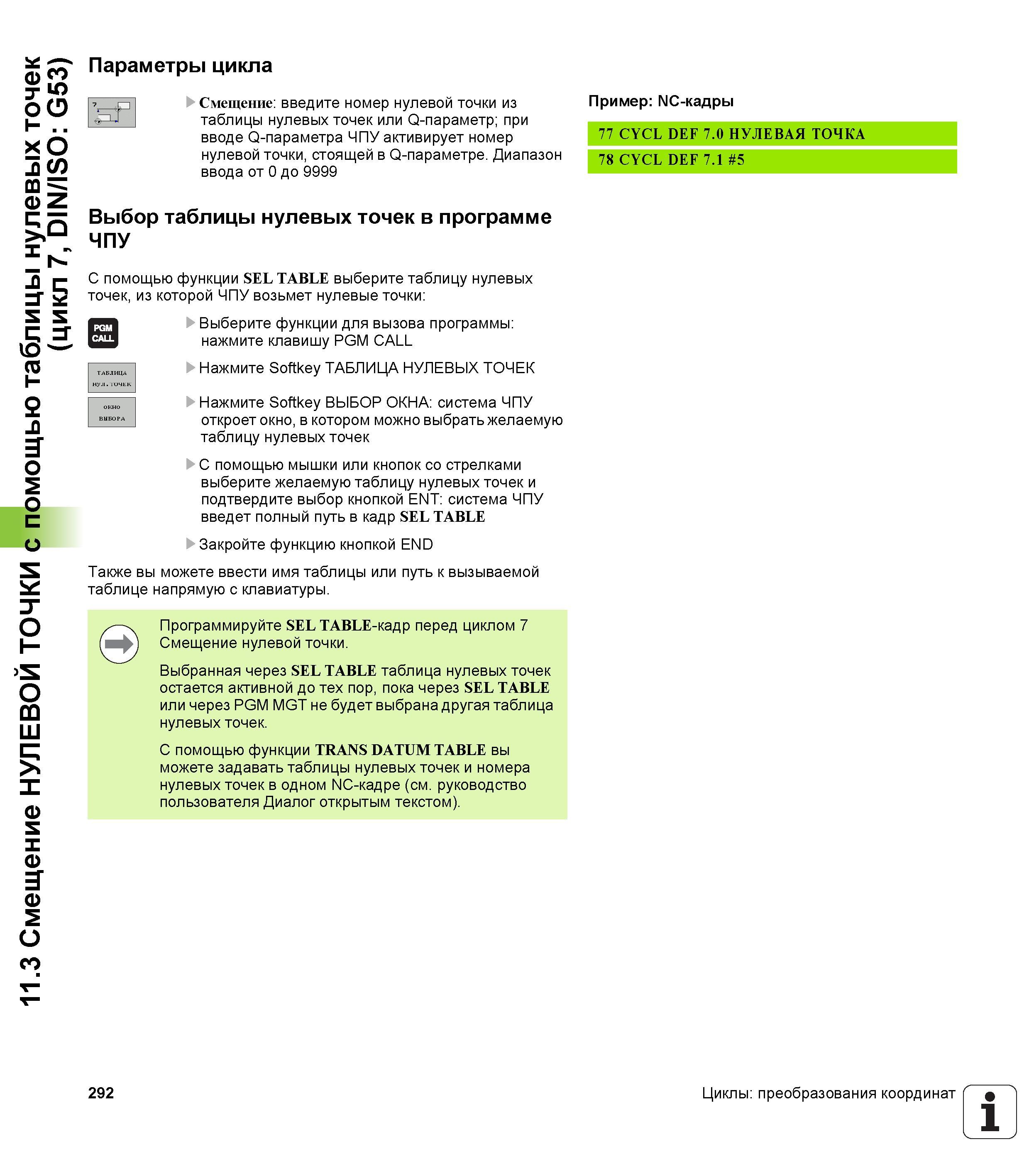

11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53) Параметры цикла Смещение введите номер нулевой точки из таблицы нулевых точек или Q-параметр; при вводе Q-параметра ЧПУ активирует номер нулевой точки, стоящей в Q-параметре. Диапазон ввода от 0 до 9999 Пример NC-кадры 77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 78 CYCL DEF 7.1 5 Выбор таблицы нулевых точек в программе ЧПУ С помощью функции SEL TABLE выберите таблицу нулевых точек, из которой ЧПУ возьмет нулевые точки Выберите функции для вызова программы нажмите клавишу PGM CALL Нажмите Softkey ТАБЛИЦА НУЛЕВЫХ ТОЧЕК Нажмите Softkey ВЫБОР ОКНА система ЧПУ откроет окно, в котором можно выбрать желаемую таблицу нулевых точек С помощью мышки или кнопок со стрелками выберите желаемую таблицу нулевых точек и подтвердите выбор кнопкой ENT система ЧПУ введет полный путь в кадр SEL TABLE Закройте функцию кнопкой END Также вы можете ввести имя таблицы или путь к вызываемой таблице напрямую с клавиатуры. Программируйте SEL TABLE-кадр перед циклом 7 Смещение нулевой точки. Выбранная через SEL TABLE таблица нулевых точек остается активной до тех пор, пока через SEL TABLE или через PGM MGT не будет выбрана другая таблица нулевых точек. С помощью функции TRANS DATUM TABLE вы можете задавать таблицы нулевых точек и номера нулевых точек в одном NC-кадре (см. руководство пользователя Диалог открытым текстом). 292 Циклы:преобразования координат 1
