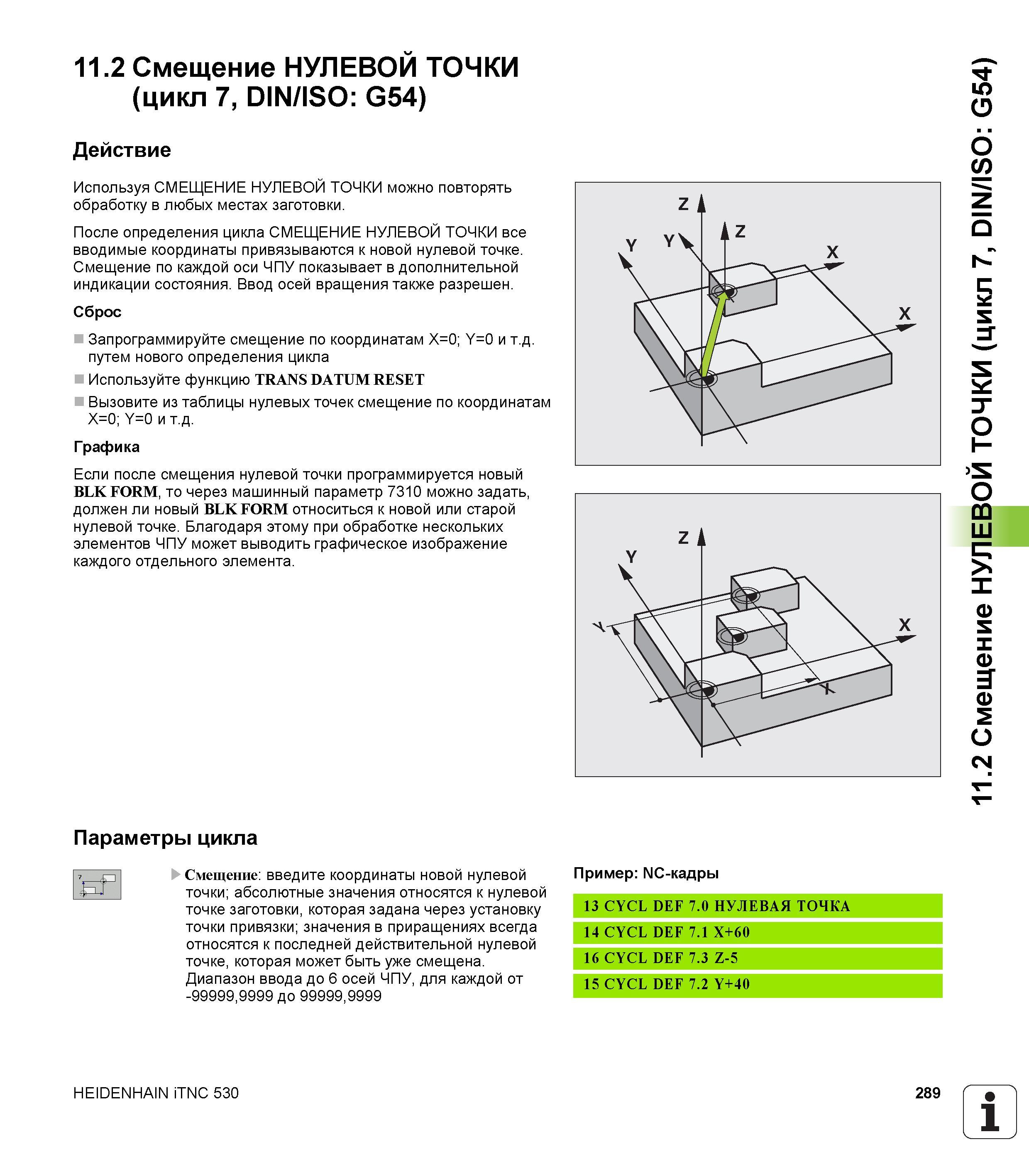

11.2 Смещение НУЛЕВОЙ ТОЧКИ (цикл 7, DIN/ISO G54) Действие Используя СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно повторять обработку в любых местах заготовки. После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все вводимые координаты привязываются к новой нулевой точке. Смещение по каждой оси ЧПУ показывает в дополнительной индикации состояния. Ввод осей вращения также разрешен. Сброс Запрограммируйте смещение по координатам X=0; Y=0 и т.д. путем нового определения цикла Используйте функцию TRANS DATUM RESET Вызовите из таблицы нулевых точек смещение по координатам X=0; Y=0 и т.д. Графика Если после смещения нулевой точки программируется новый BLK FORM, то через машинный параметр 7310 можно задать, должен ли новый BLK FORM относиться к новой или старой нулевой точке. Благодаря этому при обработке нескольких элементов ЧПУ может выводить графическое изображение каждого отдельного элемента. Параметры цикла Смещение введите координаты новой нулевой точки; абсолютные значения относятся к нулевой точке заготовки, которая задана через установку точки привязки; значения в приращениях всегда относятся к последней действительной нулевой точке, которая может быть уже смещена. Диапазон ввода до 6 осей ЧПУ, для каждой от -99999,9999 до 99999,9999 Пример NC-кадры 13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 14 CYCL DEF 7.1 X+60 16 CYCL DEF 7.3 Z-5 15 CYCL DEF 7.2 Y+40 HEIDENHAIN iTNC 530 289 1 11.2 Смещение НУЛЕВОЙ ТОЧКИ (цикл 7, DIN/ISO G54)
