288 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.288

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 288 0288 Lab2u

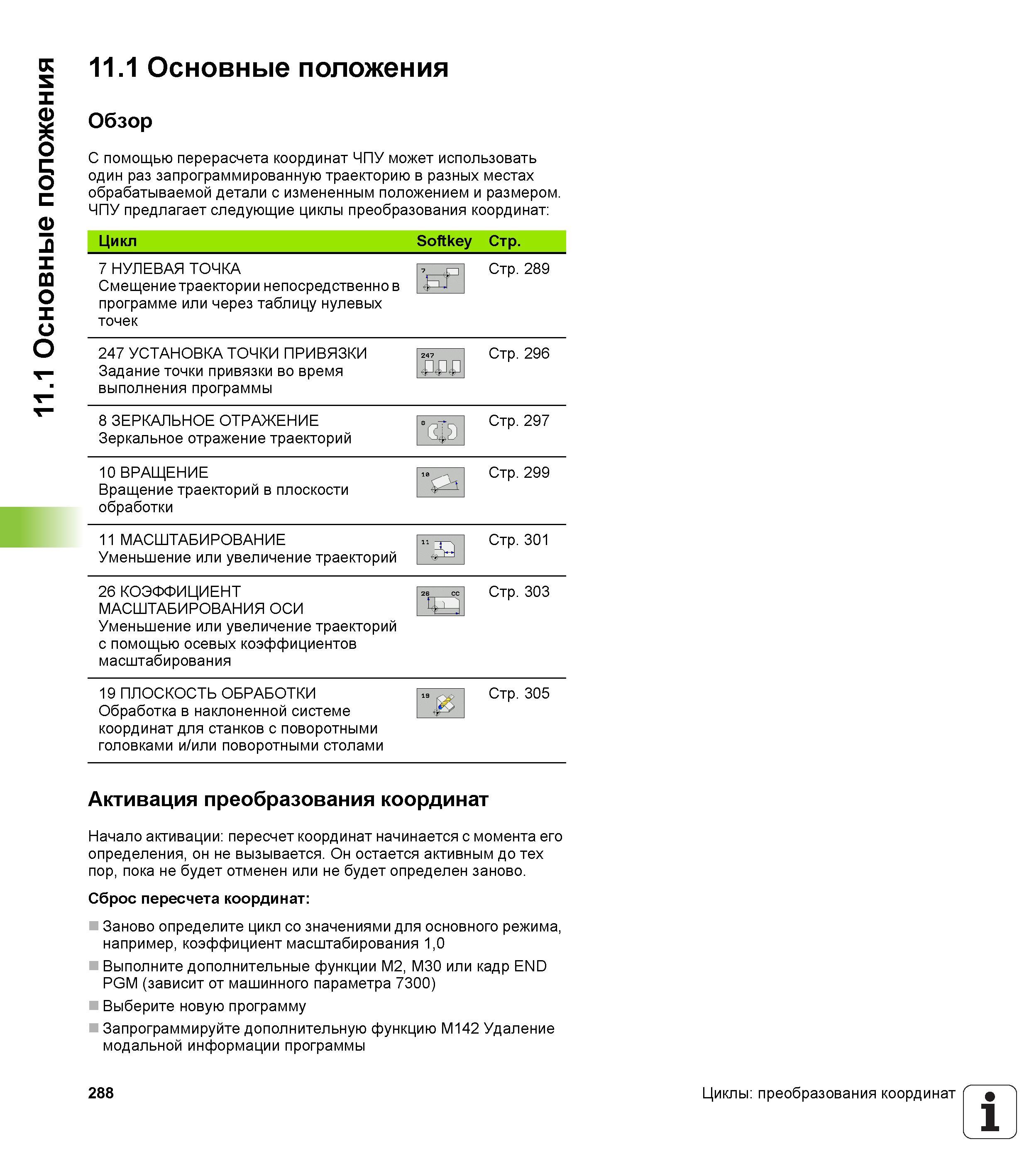

11.1 Основные положения 11.1 Основные положения Обзор С помощью перерасчета координат ЧПУ может использовать один раз запрограммированную траекторию в разных местах обрабатываемой детали с измененным положением и размером. ЧПУ предлагает следующие циклы преобразования координат Цикл Softkey Стр. 7 НУЛЕВАЯ ТОЧКА Смещение траектории непосредственно в программе или через таблицу нулевых точек Стр. 289 247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Задание точки привязки во время выполнения программы Стр. 296 8 ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ Зеркальное отражение траекторий Стр. 297 10 ВРАЩЕНИЕ Вращение траекторий в плоскости обработки Стр. 299 11 МАСШТАБИРОВАНИЕ Уменьшение или увеличение траекторий Стр. 301 26 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ ОСИ Уменьшение или увеличение траекторий с помощью осевых коэффициентов масштабирования Стр. 303 19 ПЛОСКОСТЬ ОБРАБОТКИ Обработка в наклоненной системе координат для станков с поворотными головками и/или поворотными столами Стр. 305 Активация преобразования координат Начало активации пересчет координат начинается с момента его определения, он не вызывается. Он остается активным до тех пор, пока не будет отменен или не будет определен заново. Сброс пересчета координат Заново определите цикл со значениями для основного режима, например, коэффициент масштабирования 1,0 Выполните дополнительные функции M2, M30 или кадр END PGM (зависит от машинного параметра 7300) Выберите новую программу Запрограммируйте дополнительную функцию M142 Удаление модальной информации программы 288 Циклы:преобразования координат 1
