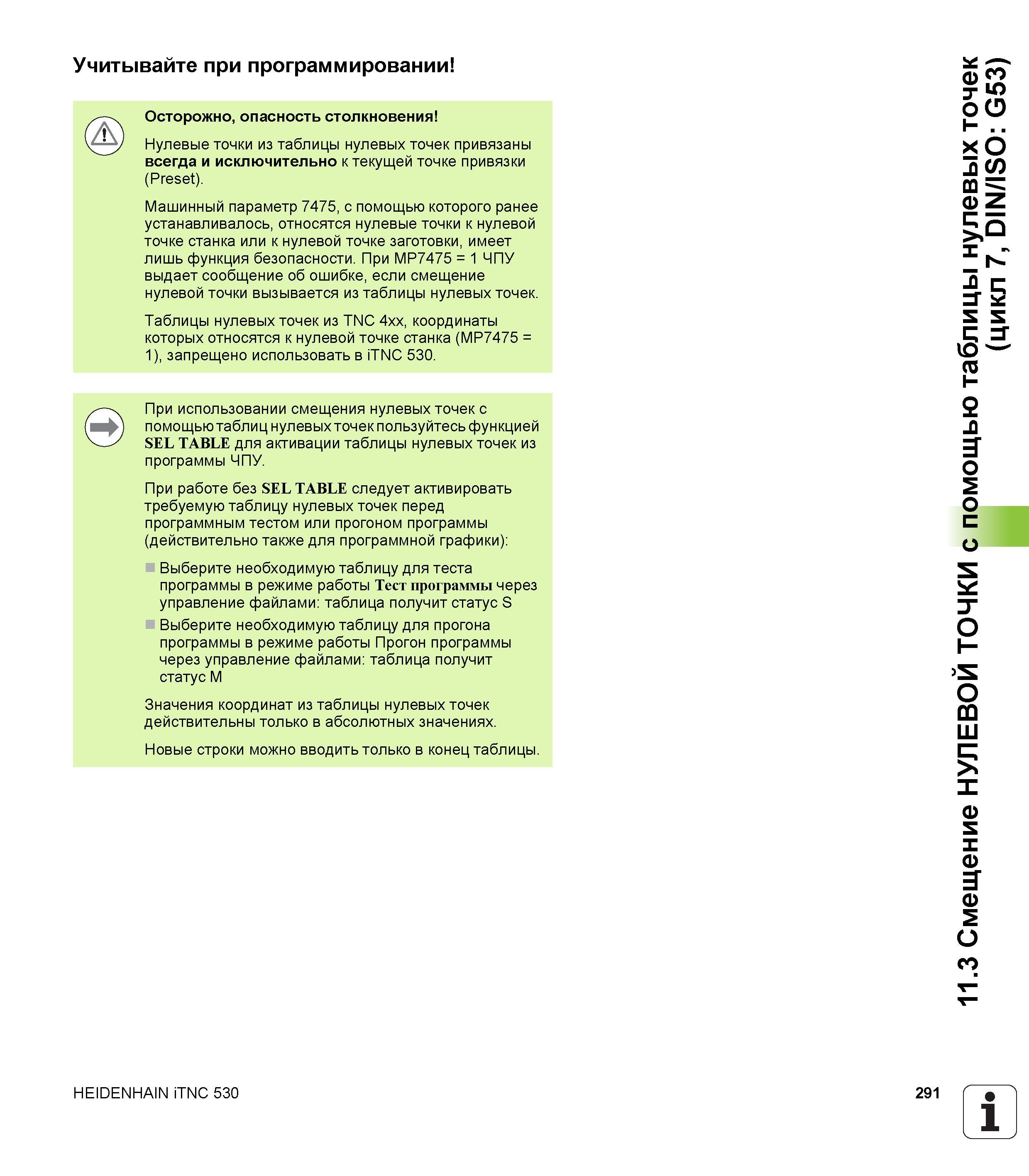

Учитывайте при программировании Осторожно, опасность столкновения Нулевые точки из таблицы нулевых точек привязаны всегда и исключительно к текущей точке привязки (Preset). Машинный параметр 7475, с помощью которого ранее устанавливалось, относятся нулевые точки к нулевой точке станка или к нулевой точке заготовки, имеет лишь функция безопасности. При MP7475 = 1 ЧПУ выдает сообщение об ошибке, если смещение нулевой точки вызывается из таблицы нулевых точек. Таблицы нулевых точек из TNC 4xx, координаты которых относятся к нулевой точке станка (MP7475 = 1), запрещено использовать в iTNC 530. При использовании смещения нулевых точек с помощью таблиц нулевых точек пользуйтесь функцией SEL TABLE для активации таблицы нулевых точек из программы ЧПУ. При работе без SEL TABLE следует активировать требуемую таблицу нулевых точек перед программным тестом или прогоном программы (действительно также для программной графики) Выберите необходимую таблицу для теста программы в режиме работы Тест программы через управление файлами таблица получит статус S Выберите необходимую таблицу для прогона программы в режиме работы Прогон программы через управление файлами таблица получит статус M Значения координат из таблицы нулевых точек действительны только в абсолютных значениях. Новые строки можно вводить только в конец таблицы. HEIDENHAIN iTNC 530 291 1 _' 11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53)
