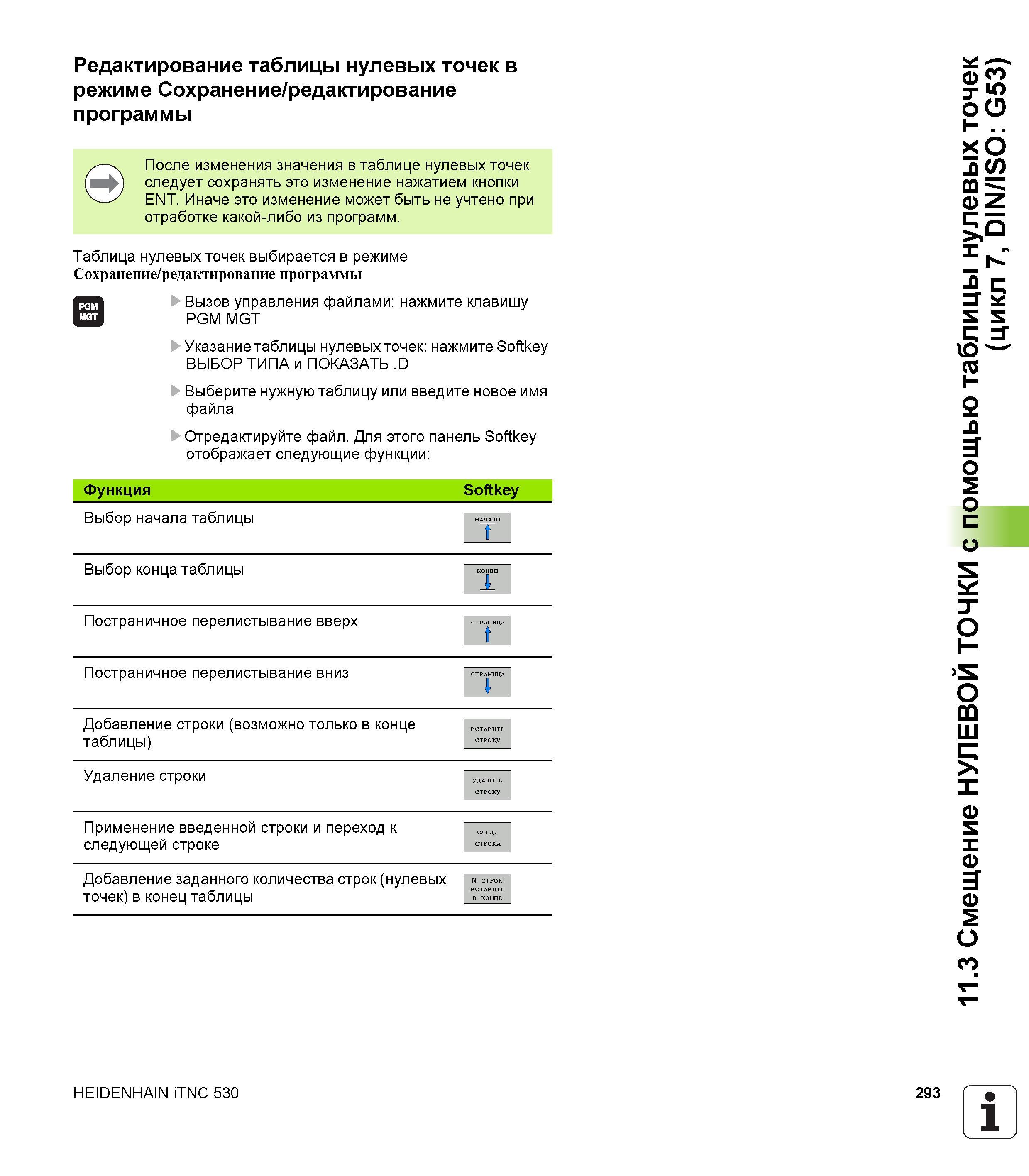

Редактирование таблицы нулевых точек в режиме Сохранение/редактирование программы После изменения значения в таблице нулевых точек следует сохранять это изменение нажатием кнопки ENT. Иначе это изменение может быть не учтено при отработке какой-либо из программ. Таблица нулевых точек выбирается в режиме Сохранение/редактирование программы Вызов управления файлами нажмите клавишу PGM MGT Указание таблицы нулевых точек нажмите Softkey ВЫБОР ТИПА и ПОКАЗАТЬ .D Выберите нужную таблицу или введите новое имя файла Отредактируйте файл. Для этого панель Softkey отображает следующие функции Функция Выбор начала таблицы Softkey Выбор конца таблицы Постраничное перелистывание вверх Постраничное перелистывание вниз Добавление строки (возможно только в конце таблицы) ВСТАВИТЬ СТРОКУ Удаление строки Применение введенной строки и переход к следующей строке Добавление заданного количества строк (нулевых ВСТАВИТЬ точек) в конец таблицы к°нш HEIDENHAIN iTNC 530 293 1 _' 11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53)
