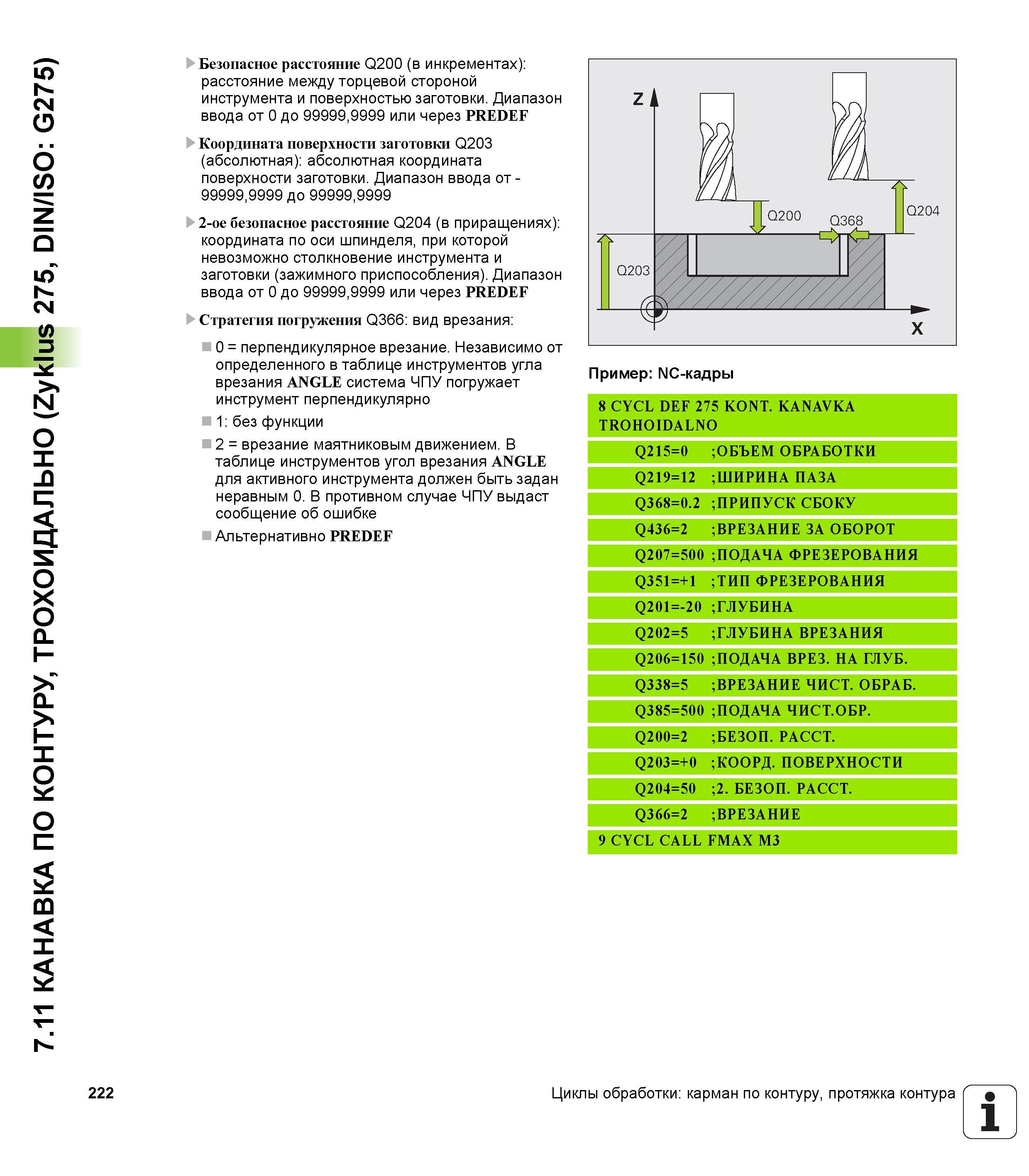

7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275) Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от - 99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Стратегия погружения Q366 вид врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 без функции 2 = врезание маятниковым движением. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке Альтернативно PREDEF Пример NC-кадры 8 CYCL DEF 275 KONT. KANAVKA TROHOIDALNO Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q219=12 ;ШИРИНА ПАЗА Q368=0.2 ;ПРИПУСК СБОКУ Q436=2 ;ВРЕЗАНИЕ ЗА ОБОРОТ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ;ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q206=150 Б. У ГЛ А Н З. Е Р В < % Д О ;П Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. 0 0 5 = 5 8 3 Q ;ПОДАЧА ЧИСТ. ОБР. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ. Q366=2 ;ВРЕЗАНИЕ 9 CYCL CALL FMAX M3 222 Циклы обработки карман по контуру, протяжка контура 1 _'
