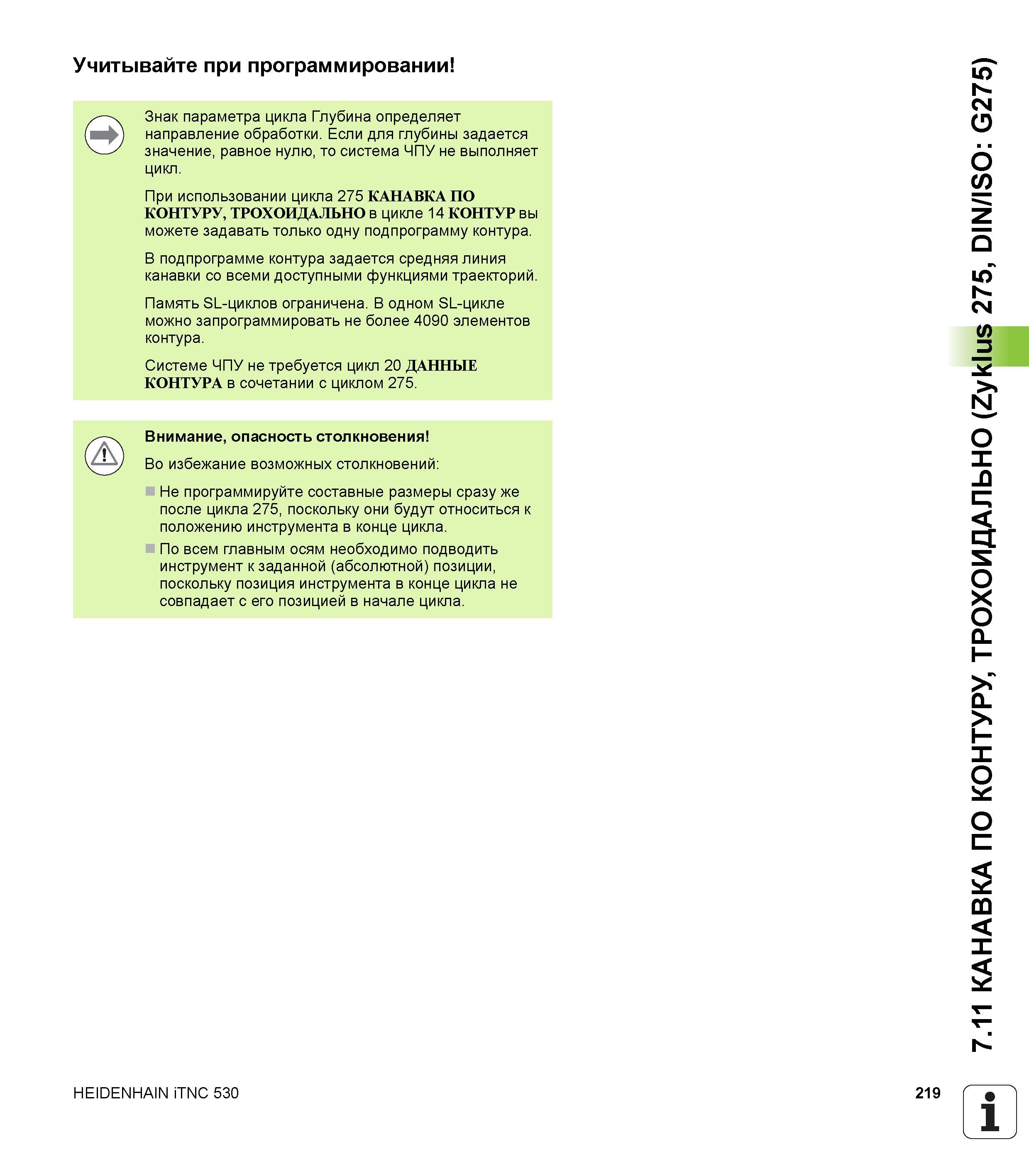

Учитывайте при программировании Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, то система ЧПУ не выполняет цикл. При использовании цикла 275 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО в цикле 14 КОНТУР вы можете задавать только одну подпрограмму контура. В подпрограмме контура задается средняя линия канавки со всеми доступными функциями траекторий. Память SL-циклов ограничена. В одном SL-цикле можно запрограммировать не более 4090 элементов контура. Системе ЧПУ не требуется цикл 20 ДАННЫЕ КОНТУРА в сочетании с циклом 275. Внимание, опасность столкновения Во избежание возможных столкновений Не программируйте составные размеры сразу же после цикла 275, поскольку они будут относиться к положению инструмента в конце цикла. По всем главным осям необходимо подводить инструмент к заданной (абсолютной) позиции, поскольку позиция инструмента в конце цикла не совпадает с его позицией в начале цикла. HEIDENHAIN iTNC 530 219 1 7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275)
