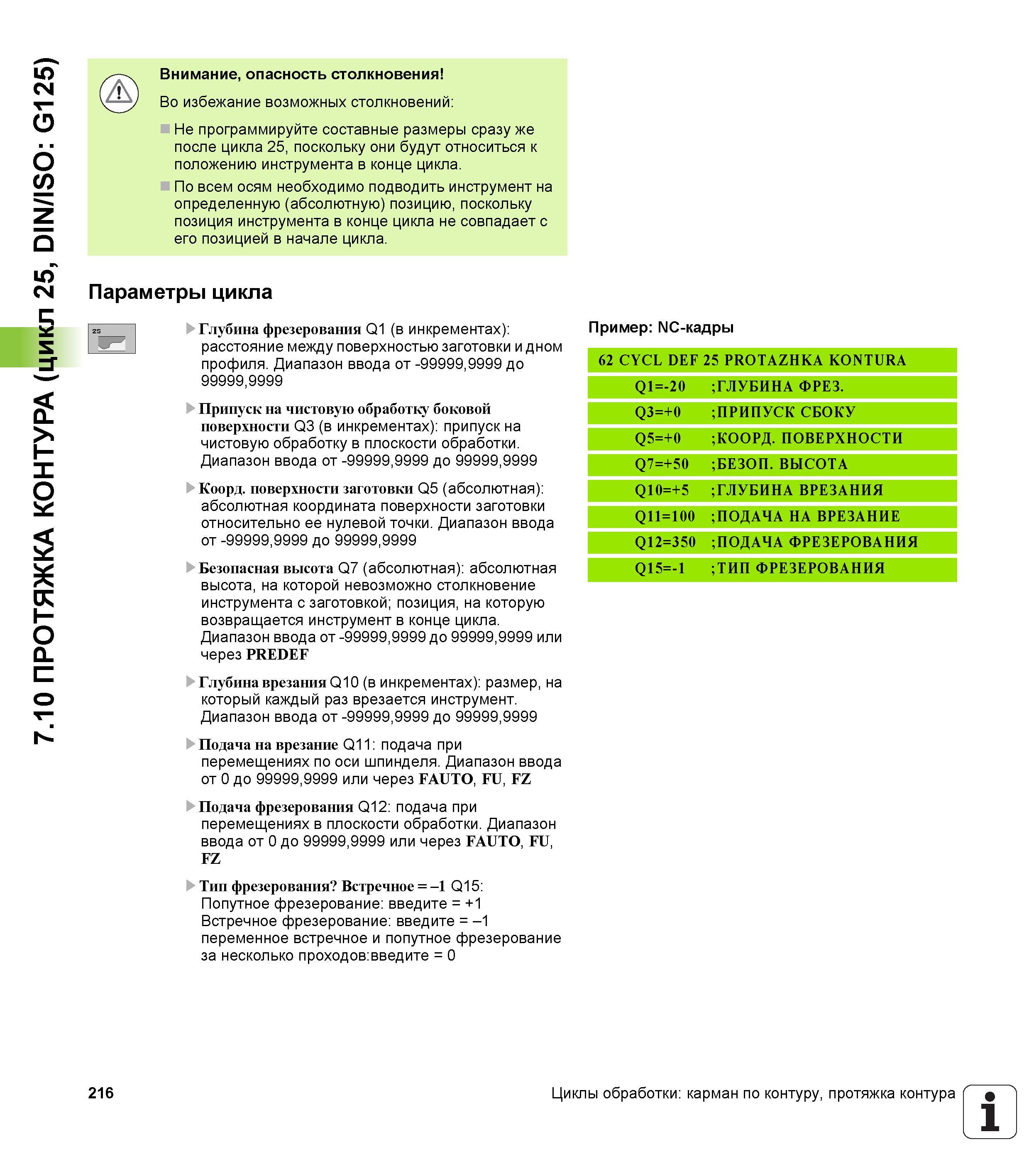

7.10 ПРОТЯЖКА КОНТУРА (цикл 25, DIN/ISO G125) Внимание, опасность столкновения Во избежание возможных столкновений Не программируйте составные размеры сразу же после цикла 25, поскольку они будут относиться к положению инструмента в конце цикла. По всем осям необходимо подводить инструмент на определенную (абсолютную) позицию, поскольку позиция инструмента в конце цикла не совпадает с его позицией в начале цикла. Параметры цикла as Глубина фрезерования Q1 (в инкрементах) Пример NC-кадры расстояние между поверхностью заготовки и дном профиля. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Коорд. поверхности заготовки Q5 (абсолютная) абсолютная координата поверхности заготовки относительно ее нулевой точки. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q7 (абсолютная) абсолютная высота, на которой невозможно столкновение инструмента с заготовкой; позиция, на которую возвращается инструмент в конце цикла. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Глубина врезания Q10 (в инкрементах) размер, на который каждый раз врезается инструмент. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Тип фрезерования Встречное = -1 Q15 Попутное фрезерование введите = +1 Встречное фрезерование введите = -1 переменное встречное и попутное фрезерование за несколько проходов:введите = 0 62 CYCL DEF 25 PROTAZHKA KONTURA Q1 =- 2 О ;ГЛУБИНА ФРЕЗ. Q3=+0 ;ПРИПУСК СБОКУ Q5=+0 ;КООРД. ПОВЕРХНОСТИ Q7=+50 ;БЕЗОП. ВЫСОТА Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q1 5 - ;ТИП ФРЕЗЕРОВАНИЯ 216 Циклы обработки карман по контуру, протяжка контура 1
