217 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.217

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 217 0217 Lab2u

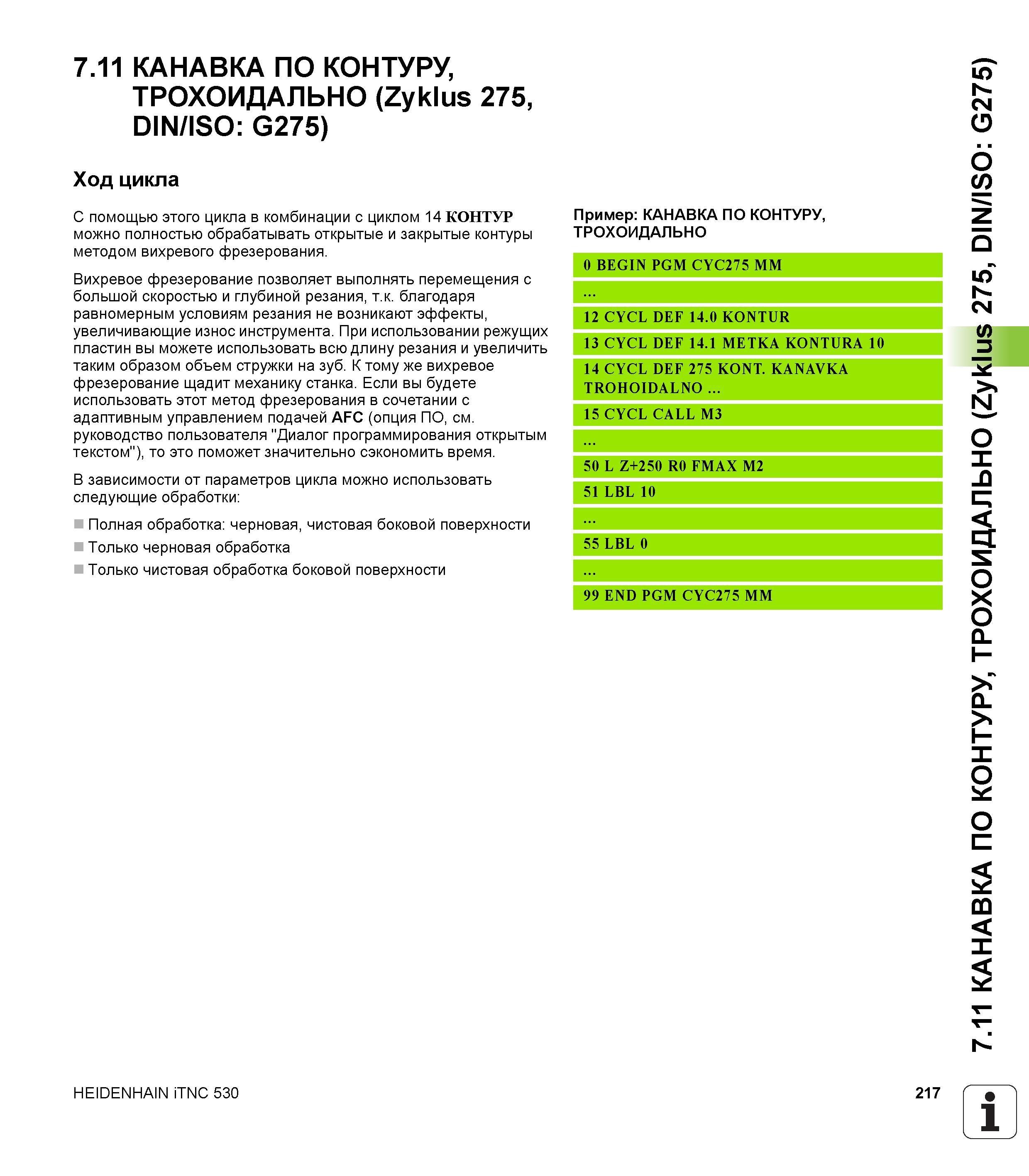

7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275) Ход цикла С помощью этого цикла в комбинации с циклом 14 КОНТУР можно полностью обрабатывать открытые и закрытые контуры методом вихревого фрезерования. Вихревое фрезерование позволяет выполнять перемещения с большой скоростью и глубиной резания, т.к. благодаря равномерным условиям резания не возникают эффекты, увеличивающие износ инструмента. При использовании режущих пластин вы можете использовать всю длину резания и увеличить таким образом объем стружки на зуб. К тому же вихревое фрезерование щадит механику станка. Если вы будете использовать этот метод фрезерования в сочетании с адаптивным управлением подачей AFC (опция ПО, см. руководство пользователя "Диалог программирования открытым текстом"), то это поможет значительно сэкономить время. В зависимости от параметров цикла можно использовать следующие обработки Полная обработка черновая, чистовая боковой поверхности Только черновая обработка Только чистовая обработка боковой поверхности Пример КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО 0 BEGIN PGM CYC275 ММ 12 CYCL DEF 14.0 KONTUR 13 CYCL DEF 14.1 METKA KONTURA 10 14 CYCL DEF 275 KONT. KANAVKA TROHOIDALNO 15 CYCL CALL M3 50 L Z+250 R0 FMAX M2 51 LBL 10 55 LBL 0 99 END PGM CYC275 ММ HEIDENHAIN iTNC 530 217 1 7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275)
