220 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.220

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 220 0220 Lab2u

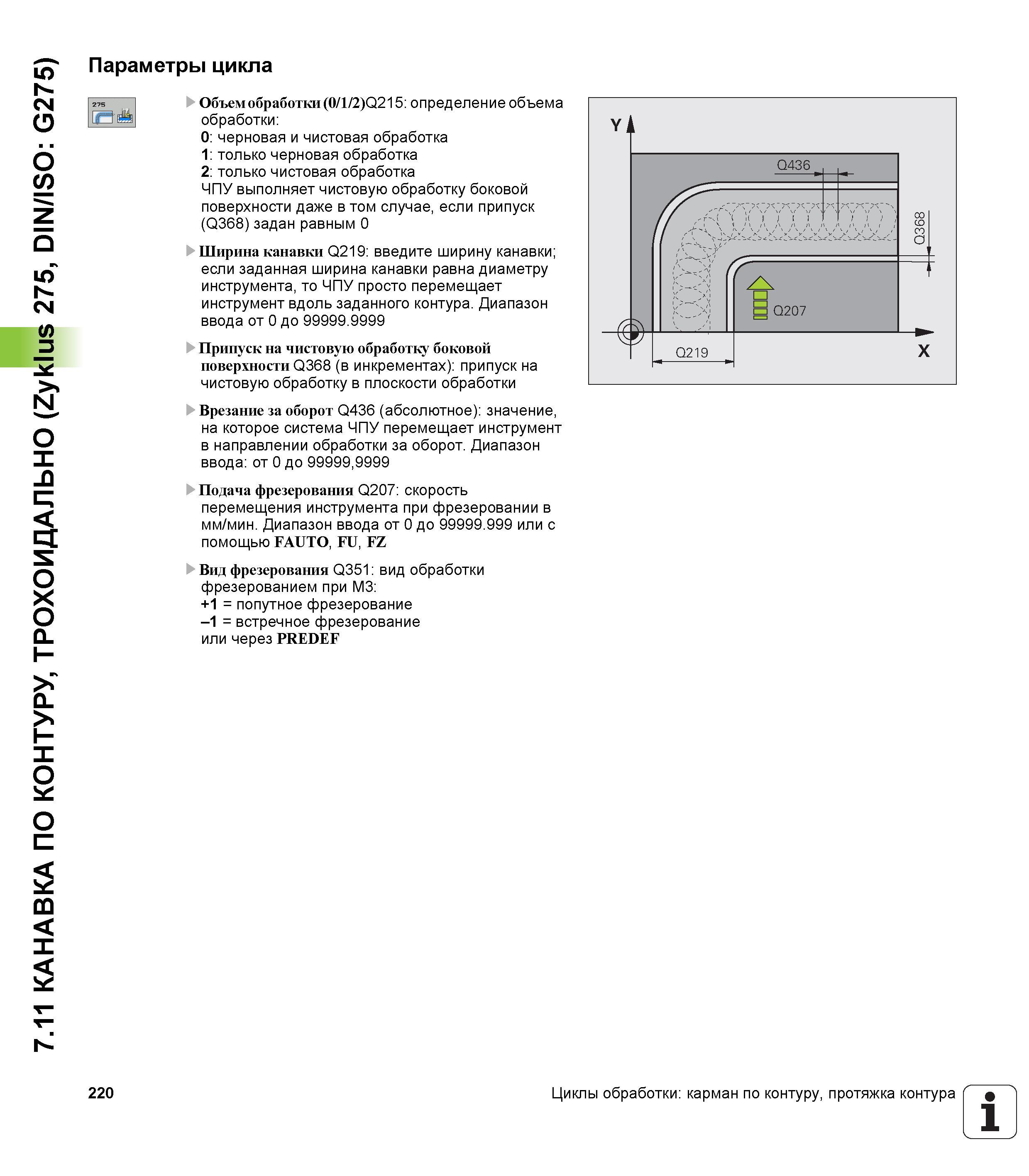

7.11 КАНАВКА ПО КОНТУРУ, ТРОХОИДАЛЬНО (Zyklus 275, DIN/ISO G275) Параметры цикла Объем обработки (0/1/2)Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка ЧПУ выполняет чистовую обработку боковой поверхности даже в том случае, если припуск (Q368) задан равным 0 Ширина канавки Q219 введите ширину канавки; если заданная ширина канавки равна диаметру инструмента, то ЧПУ просто перемещает инструмент вдоль заданного контура. Диапазон ввода от 0 до 99999.9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки Врезание за оборот Q436 (абсолютное) значение, на которое система ЧПУ перемещает инструмент в направлении обработки за оборот. Диапазон ввода от 0 до 99999,9999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или с помощью FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF 220 Циклы обработки карман по контуру, протяжка контура 1
