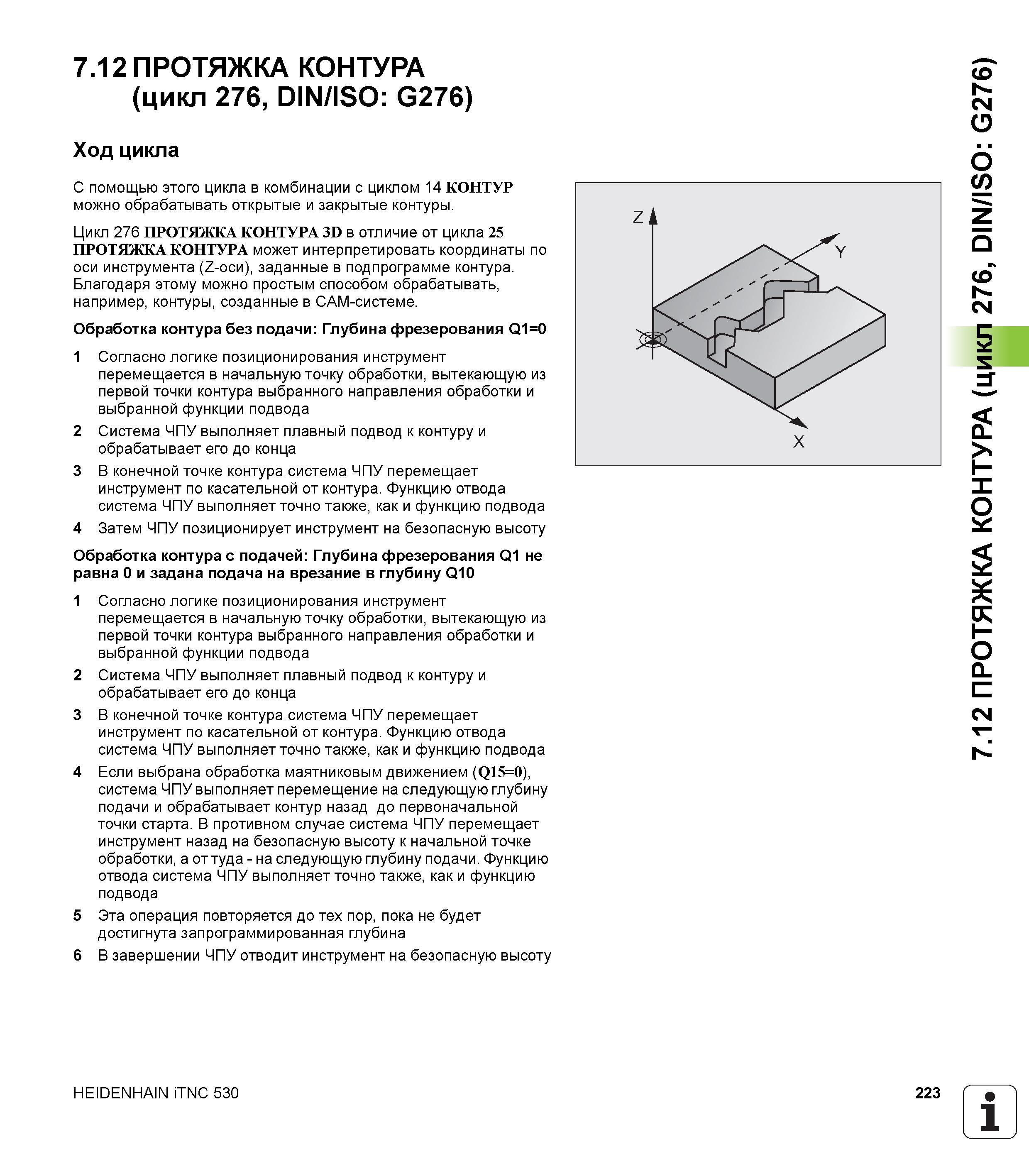

7.12 ПРОТЯЖКА КОНТУРА (цикл 276, DIN/ISO G276) Ход цикла С помощью этого цикла в комбинации с циклом 14 КОНТУР можно обрабатывать открытые и закрытые контуры. Цикл 276 ПРОТЯЖКА КОНТУРА 3D в отличие от цикла 25 ПРОТЯЖКА КОНТУРА может интерпретировать координаты по оси инструмента (Z-оси), заданные в подпрограмме контура. Благодаря этому можно простым способом обрабатывать, например, контуры, созданные в CAM-системе. Обработка контура без подачи Глубина фрезерования Q1=0 1 Согласно логике позиционирования инструмент перемещается в начальную точку обработки, вытекающую из первой точки контура выбранного направления обработки и выбранной функции подвода 2 Система ЧПУ выполняет плавный подвод к контуру и обрабатывает его до конца 3 В конечной точке контура система ЧПУ перемещает инструмент по касательной от контура. Функцию отвода система ЧПУ выполняет точно также, как и функцию подвода 4 Затем ЧПУ позиционирует инструмент на безопасную высоту Обработка контура с подачей Глубина фрезерования Q1 не равна 0 и задана подача на врезание в глубину Q10 1 Согласно логике позиционирования инструмент перемещается в начальную точку обработки, вытекающую из первой точки контура выбранного направления обработки и выбранной функции подвода 2 Система ЧПУ выполняет плавный подвод к контуру и обрабатывает его до конца 3 В конечной точке контура система ЧПУ перемещает инструмент по касательной от контура. Функцию отвода система ЧПУ выполняет точно также, как и функцию подвода 4 Если выбрана обработка маятниковым движением (Q15=0), система ЧПУ выполняет перемещение на следующую глубину подачи и обрабатывает контур назад до первоначальной точки старта. В противном случае система ЧПУ перемещает инструмент назад на безопасную высоту к начальной точке обработки, а от туда - на следующую глубину подачи. Функцию отвода система ЧПу выполняет точно также, как и функцию подвода 5 Эта операция повторяется до тех пор, пока не будет достигнута запрограммированная глубина 6 В завершении ЧПУ отводит инструмент на безопасную высоту HEIDENHAIN iTNC 530 223 1 7.12 ПРОТЯЖКА КОНТУРА (цикл 276, DIN/ISO G276)
