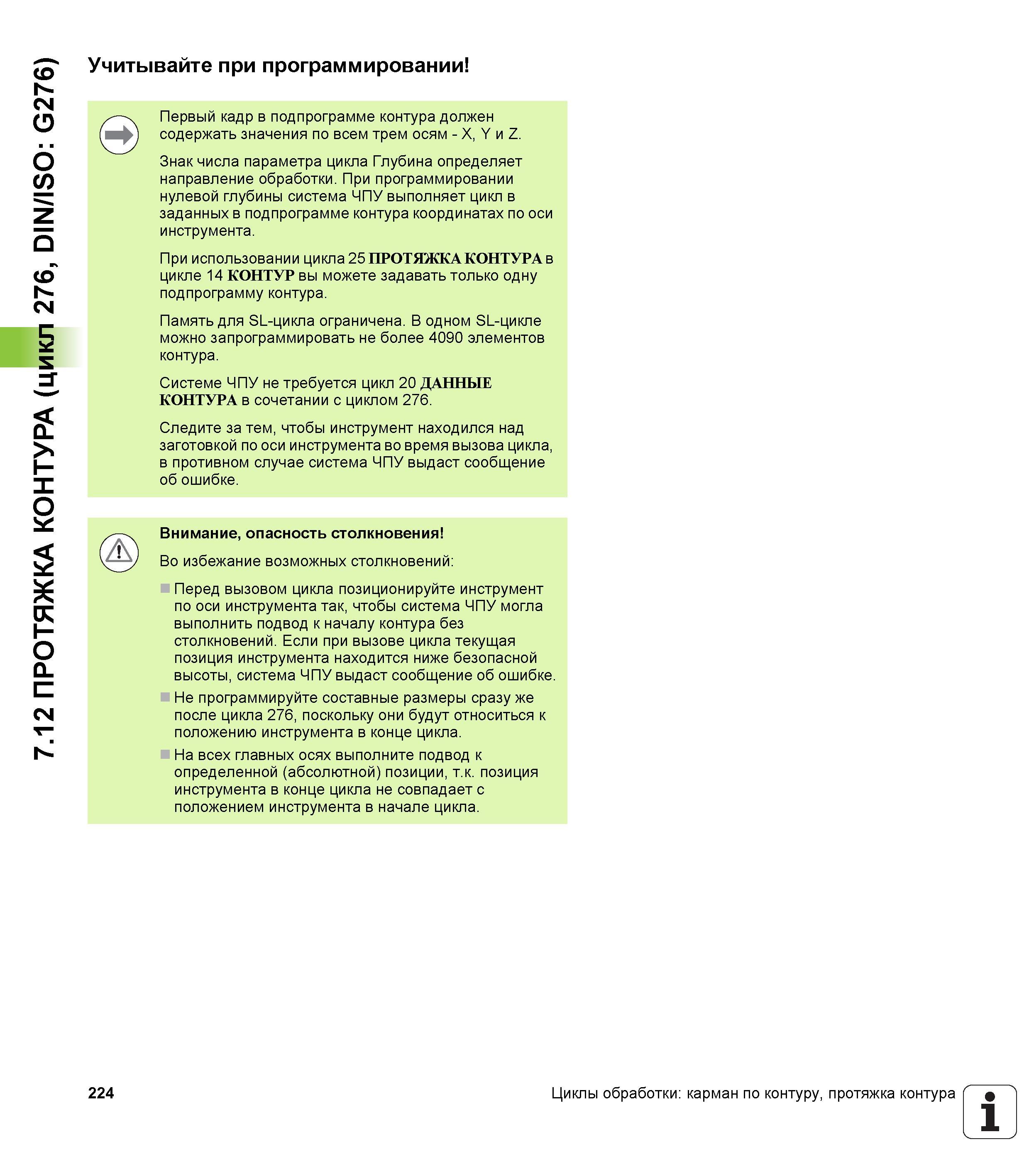

7.12 ПРОТЯЖКА КОНТУРА (цикл 276, DIN/ISO G276) Учитывайте при программировании Первый кадр в подпрограмме контура должен содержать значения по всем трем осям - X, Y и Z. Знак числа параметра цикла Глубина определяет направление обработки. При программировании нулевой глубины система ЧПУ выполняет цикл в заданных в подпрограмме контура координатах по оси инструмента. При использовании цикла 25 ПРОТЯЖКА КОНТУРА в цикле 14 КОНТУР вы можете задавать только одну подпрограмму контура. Память для SL-цикла ограничена. В одном SL-цикле можно запрограммировать не более 4090 элементов контура. Системе ЧПУ не требуется цикл 20 ДАННЫЕ КОНТУРА в сочетании с циклом 276. Следите за тем, чтобы инструмент находился над заготовкой по оси инструмента во время вызова цикла, в противном случае система ЧПУ выдаст сообщение об ошибке. Внимание, опасность столкновения Во избежание возможных столкновений Перед вызовом цикла позиционируйте инструмент по оси инструмента так, чтобы система ЧПУ могла выполнить подвод к началу контура без столкновений. Если при вызове цикла текущая позиция инструмента находится ниже безопасной высоты, система ЧПУ выдаст сообщение об ошибке. Не программируйте составные размеры сразу же после цикла 276, поскольку они будут относиться к положению инструмента в конце цикла. На всех главных осях выполните подвод к определенной (абсолютной) позиции, т.к. позиция инструмента в конце цикла не совпадает с положением инструмента в начале цикла. 224 Циклы обработки карман по контуру, протяжка контура 1
