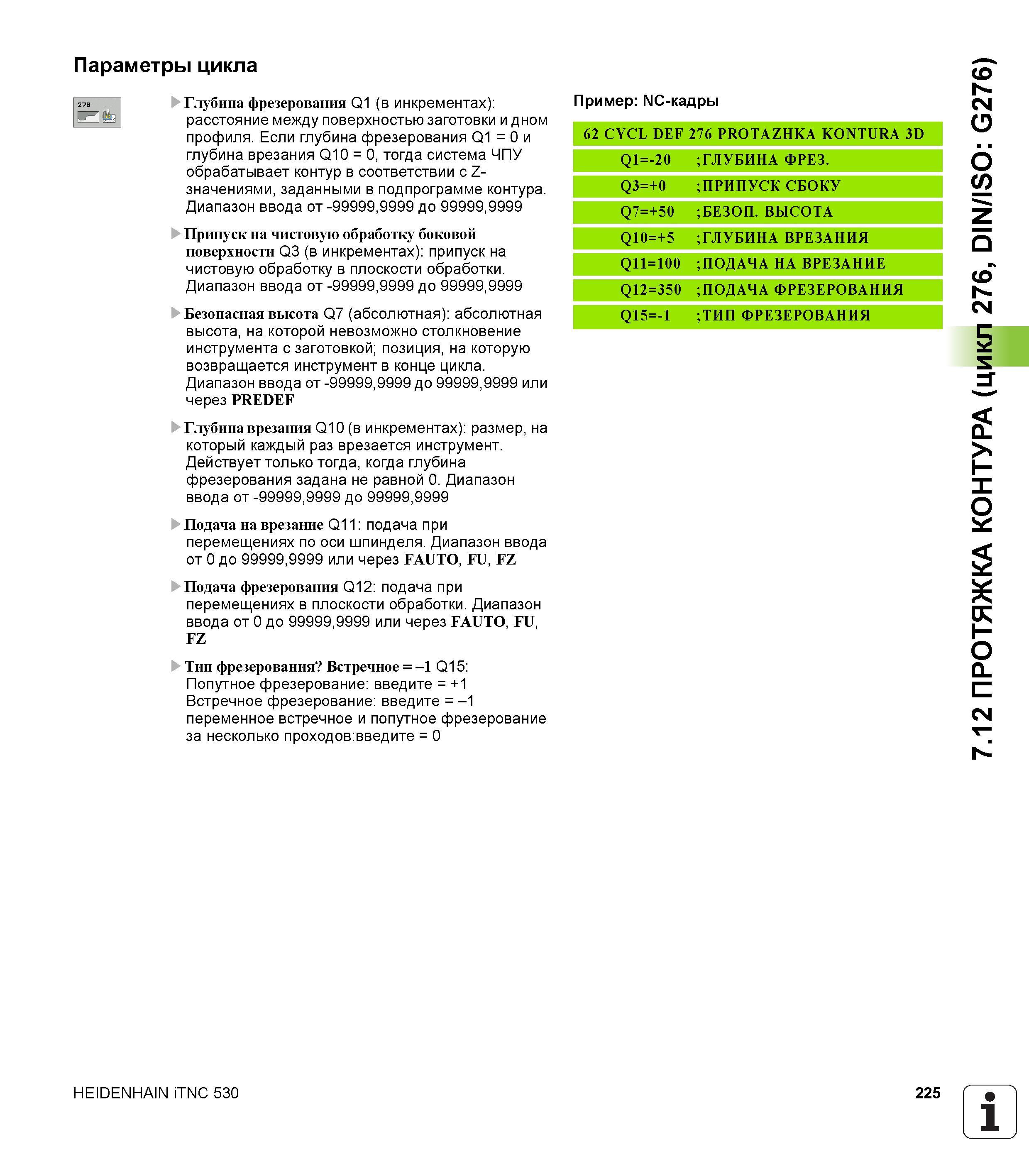

225 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.225

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 225 0225 Lab2u

Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние между поверхностью заготовки и дном профиля. Если глубина фрезерования Q1 = 0 и глубина врезания Q10 = 0, тогда система ЧПУ обрабатывает контур в соответствии с Z-значениями, заданными в подпрограмме контура. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q7 (абсолютная) абсолютная высота, на которой невозможно столкновение инструмента с заготовкой; позиция, на которую возвращается инструмент в конце цикла. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Глубина врезания Q10 (в инкрементах) размер, на который каждый раз врезается инструмент. Действует только тогда, когда глубина фрезерования задана не равной 0. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Тип фрезерования Встречное = -1 Q15 Попутное фрезерование введите = +1 Встречное фрезерование введите = -1 переменное встречное и попутное фрезерование за несколько проходов:введите = 0 27В Hia Пример NC-кадры 62 CYCL DEF 276 PROTAZHKA KONTURA 3D О II 2 о ;ГЛУБИНА ФРЕЗ. Q3=+0 ;ПРИПУСК СБОКУ Q7=+50 ;БЕЗОП. ВЫСОТА Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ =I 5 Q1 ;ТИП ФРЕЗЕРОВАНИЯ HEIDENHAIN iTNC 530 225 1 7.12 ПРОТЯЖКА КОНТУРА (цикл 276, DIN/ISO G276)
