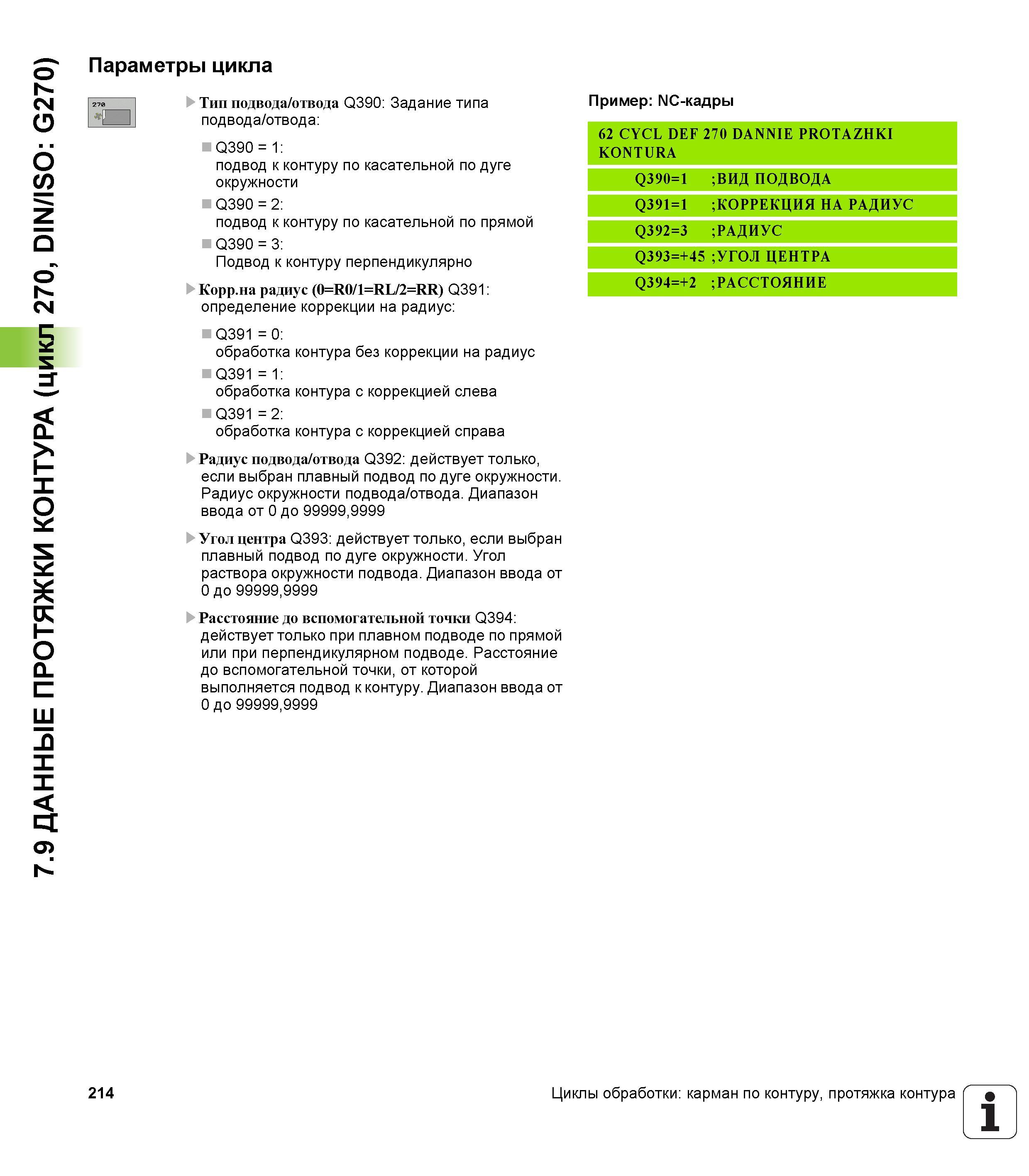

7.9 ДАННЫЕ ПРОТЯЖКИ КОНТУРА (цикл 270, DIN/ISO G270) Параметры цикла Тип подвода/отвода Q390 Задание типа подвода/отвода Q390 = 1 подвод к контуру по касательной по дуге окружности Q390 = 2 подвод к контуру по касательной по прямой Q390 = 3 Подвод к контуру перпендикулярно Корр.на радиус (0=R0/1=RL/2=RR) Q391 определение коррекции на радиус Q391 = 0 обработка контура без коррекции на радиус Q391 = 1 обработка контура с коррекцией слева Q391 = 2 обработка контура с коррекцией справа Радиус подвода/отвода Q392 действует только, если выбран плавный подвод по дуге окружности. Радиус окружности подвода/отвода. Диапазон ввода от 0 до 99999,9999 Угол центра Q393 действует только, если выбран плавный подвод по дуге окружности. Угол раствора окружности подвода. Диапазон ввода от 0 до 99999,9999 Расстояние до вспомогательной точки Q394 действует только при плавном подводе по прямой или при перпендикулярном подводе. Расстояние до вспомогательной точки, от которой выполняется подвод к контуру. Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 62 CYCL DEF 270 DANNIE PROTAZHKI KONTURA Q390=1 ;ВИД ПОДВОДА Q391=1 ;КОРРЕКЦИЯ НА РАДИУС Q392=3 ;РАДИУС 5 4 + = 3 9 3 Q А Р Т Н Е & Л О Г ;У Q394=+2 ;РАССТОЯНИЕ 214 Циклы обработки карман по контуру, протяжка контура
