212 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.212

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 212 0212 Lab2u

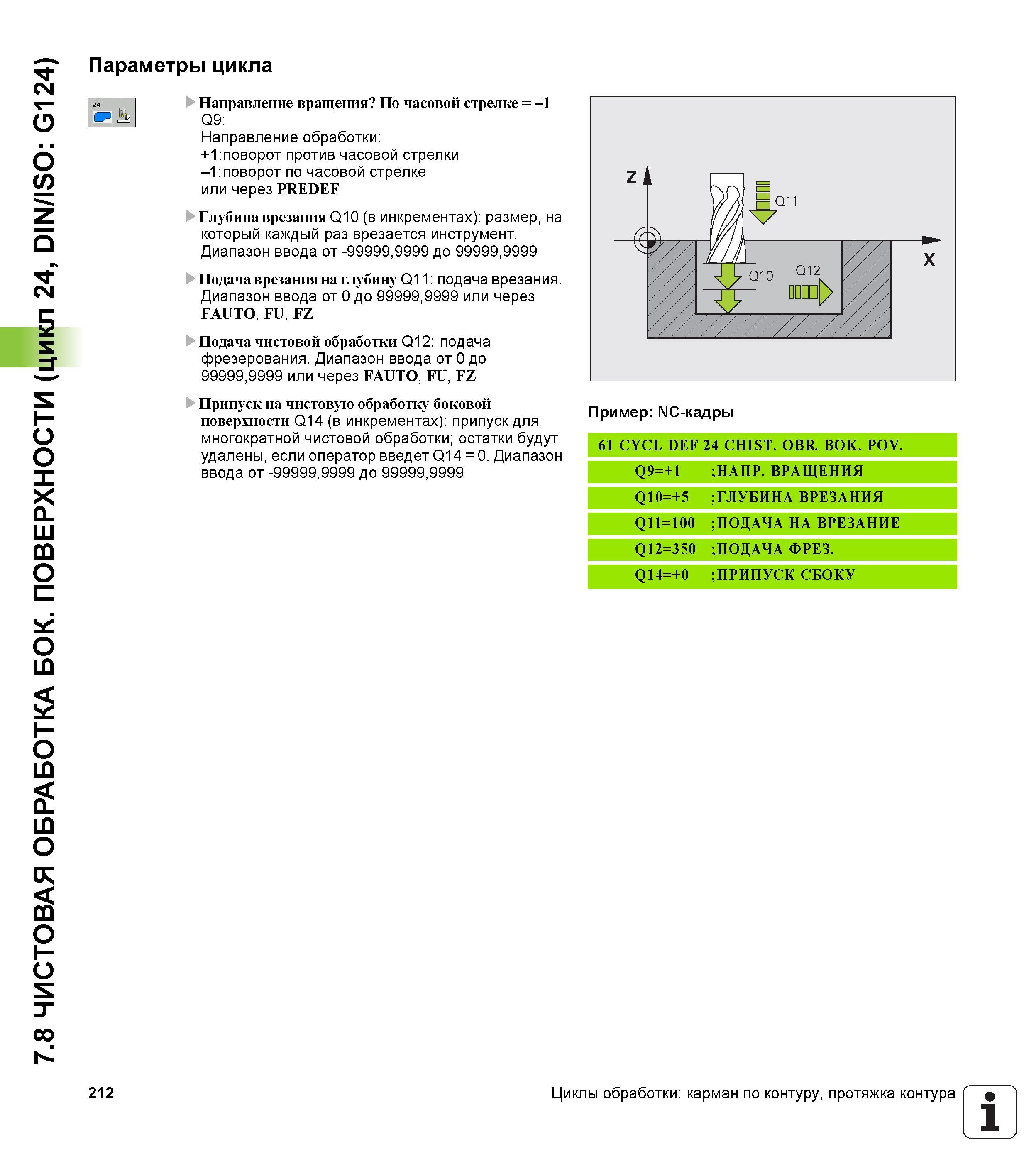

7.8 ЧИСТОВАЯ ОБРАБОТКА БОК. ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124) Параметры цикла Направление вращения По часовой стрелке = -1 Q9 Направление обработки +1:поворот против часовой стрелки -1 поворот по часовой стрелке или через PREDEF Глубина врезания Q10 (в инкрементах) размер, на который каждый раз врезается инструмент. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q11 подача врезания. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача чистовой обработки Q12 подача фрезерования. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Припуск на чистовую обработку боковой поверхности Q14 (в инкрементах) припуск для многократной чистовой обработки; остатки будут удалены, если оператор введет Q14 = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 61 CYCL DEF 24 CHIST. OBR. BOK. POV. Q9=+1 ;НАПР. ВРАЩЕНИЯ Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ;ПОДАЧА ФРЕЗ. Q14=+0 ;ПРИПУСК СБОКУ 212 Циклы обработки карман по контуру, протяжка контура
