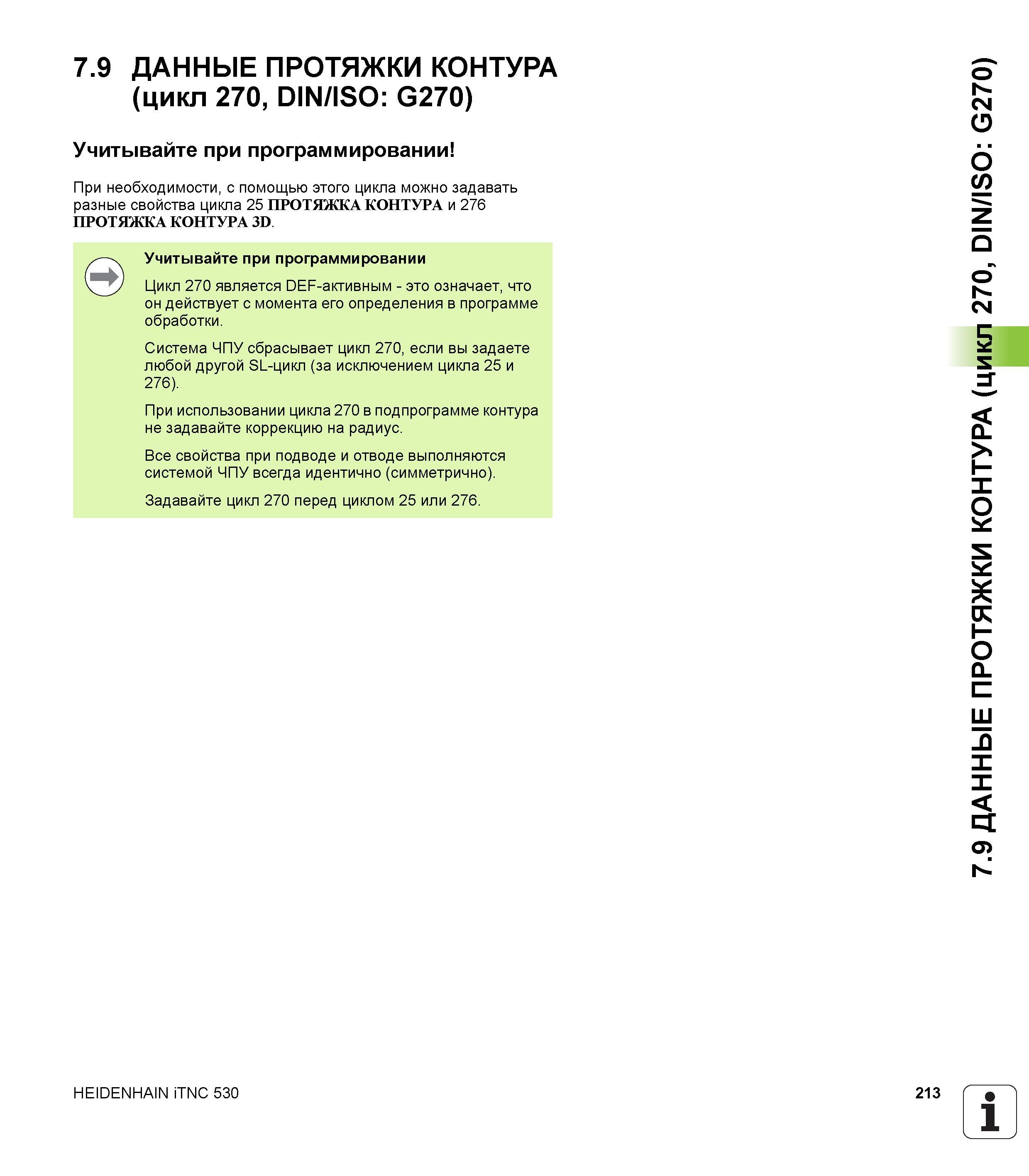

7.9 ДАННЫЕ ПРОТЯЖКИ КОНТУРА (цикл 270, DIN/ISO G270) Учитывайте при программировании При необходимости, с помощью этого цикла можно задавать разные свойства цикла 25 ПРОТЯЖКА КОНТУРА и 276 ПРОТЯЖКА КОНТУРА 3D. Учитывайте при программировании Цикл 270 является DEF-активным - это означает, что он действует с момента его определения в программе обработки. Система ЧПУ сбрасывает цикл 270, если вы задаете любой другой SL-цикл (за исключением цикла 25 и 276). При использовании цикла 270 в подпрограмме контура не задавайте коррекцию на радиус. Все свойства при подводе и отводе выполняются системой ЧПУ всегда идентично (симметрично). Задавайте цикл 270 перед циклом 25 или 276. HEIDENHAIN iTNC 530 213 1 7.9 ДАННЫЕ ПРОТЯЖКИ КОНТУРА (цикл 270, DIN/ISO G270)
