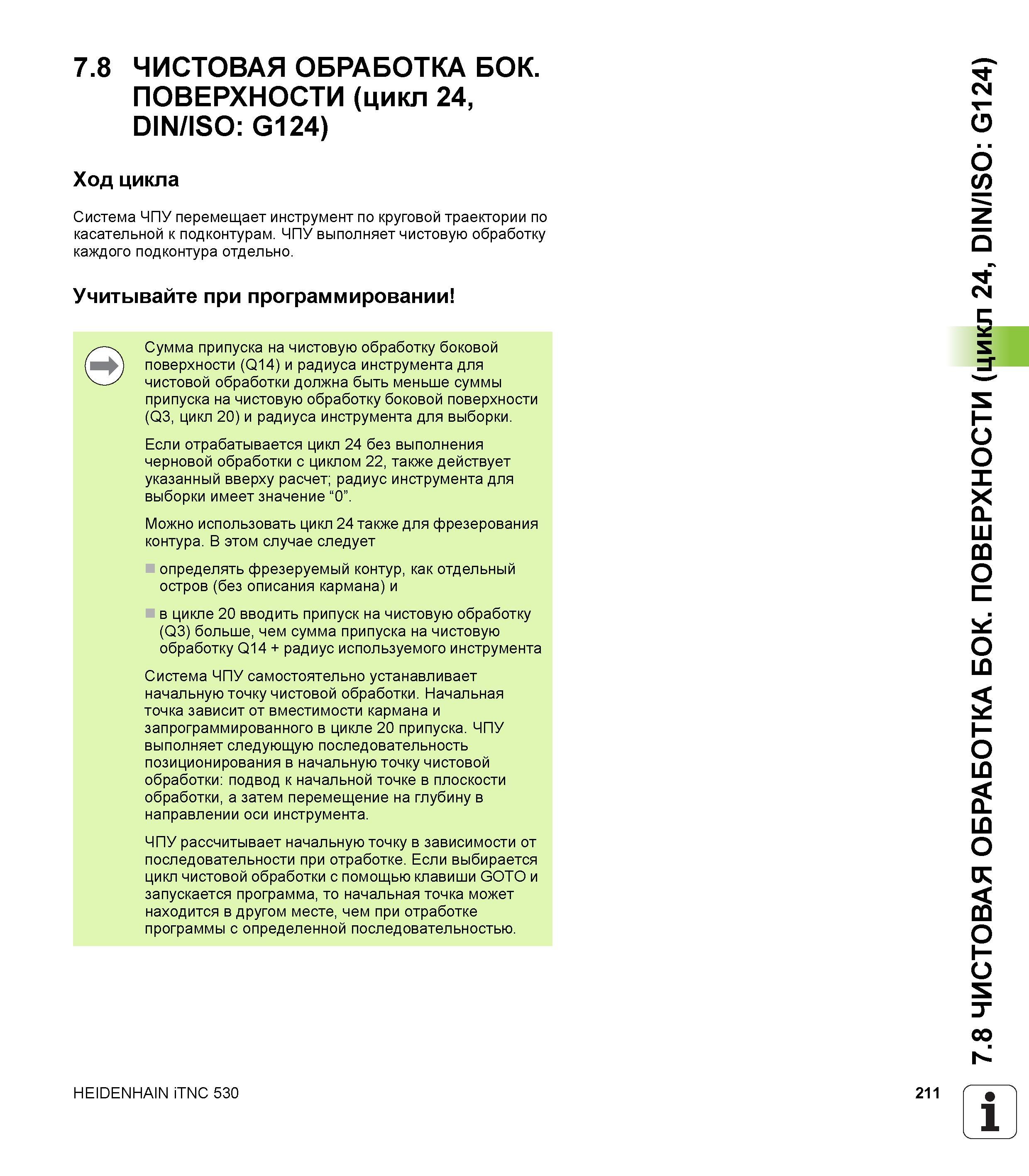

7.8 ЧИСТОВАЯ ОБРАБОТКА БОК. ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124) Ход цикла Система ЧПУ перемещает инструмент по круговой траектории по касательной к подконтурам. ЧПУ выполняет чистовую обработку каждого подконтура отдельно. Учитывайте при программировании Сумма припуска на чистовую обработку боковой поверхности (Q14) и радиуса инструмента для чистовой обработки должна быть меньше суммы припуска на чистовую обработку боковой поверхности (Q3, цикл 20) и радиуса инструмента для выборки. Если отрабатывается цикл 24 без выполнения черновой обработки с циклом 22, также действует указанный вверху расчет; радиус инструмента для выборки имеет значение “0”. Можно использовать цикл 24 также для фрезерования контура. В этом случае следует определять фрезеруемый контур, как отдельный остров (без описания кармана) и в цикле 20 вводить припуск на чистовую обработку (Q3) больше, чем сумма припуска на чистовую обработку Q14 + радиус используемого инструмента Система ЧПУ самостоятельно устанавливает начальную точку чистовой обработки. Начальная точка зависит от вместимости кармана и запрограммированного в цикле 20 припуска. ЧПУ выполняет следующую последовательность позиционирования в начальную точку чистовой обработки подвод к начальной точке в плоскости обработки, а затем перемещение на глубину в направлении оси инструмента. ЧПУ рассчитывает начальную точку в зависимости от последовательности при отработке. Если выбирается цикл чистовой обработки с помощью клавиши GOTO и запускается программа, то начальная точка может находится в другом месте, чем при отработке программы с определенной последовательностью. HEIDENHAIN iTNC 530 211 7.8 ЧИСТОВАЯ ОБРАБОТКА БОК. ПОВЕРХНОСТИ (цикл 24, DIN/ISO G124)
