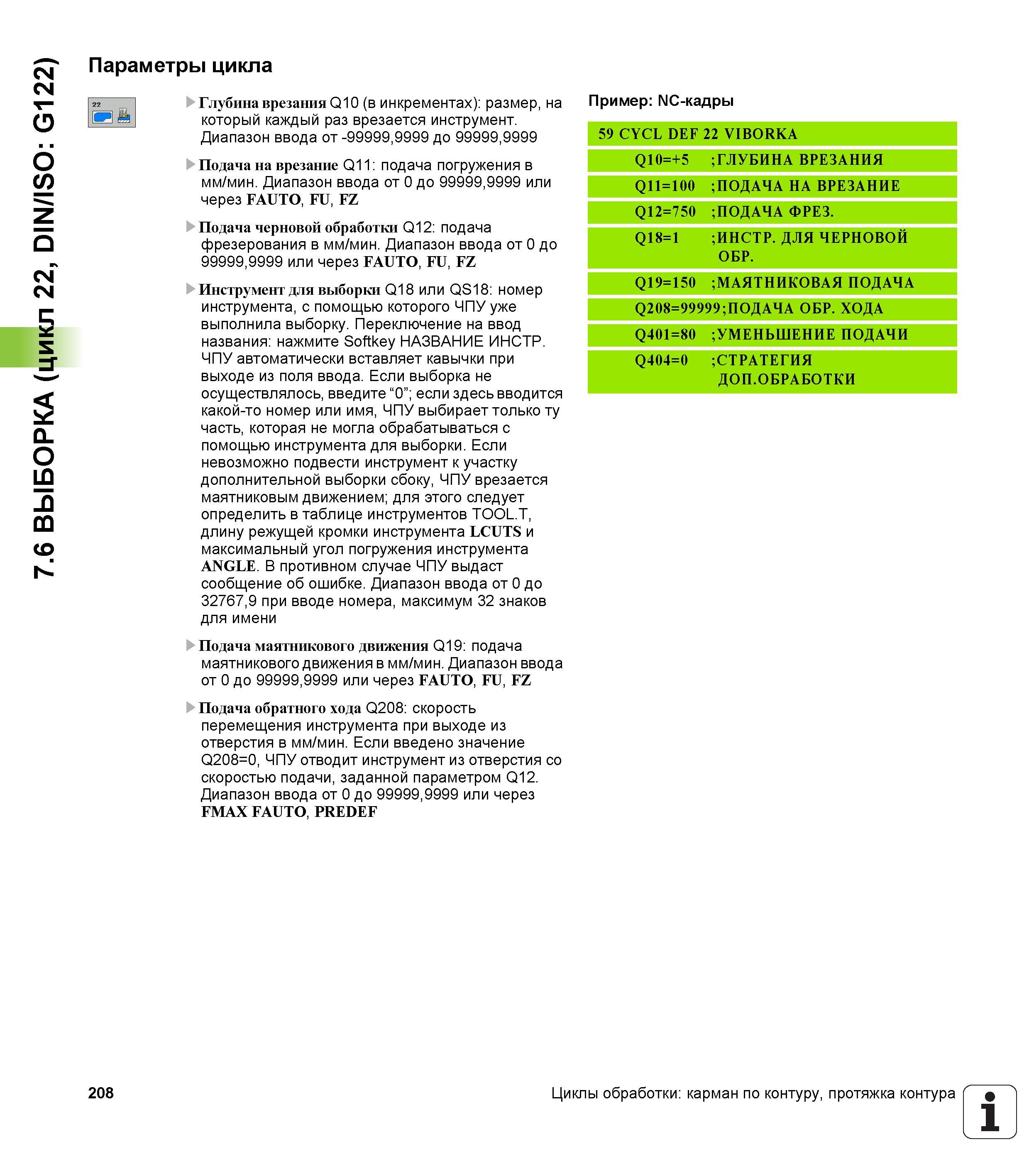

7.6 ВЫБОРКА (цикл 22, DIN/ISO G122) Параметры цикла U Глубина врезания Q10 (в инкрементах) размер, на который каждый раз врезается инструмент. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача погружения в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача черновой обработки Q12 подача фрезерования в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Инструмент для выборки Q18 или QS18 номер инструмента, с помощью которого ЧПУ уже выполнила выборку. Переключение на ввод названия нажмите Softkey НАЗВАНИЕ ИНСТР. ЧПУ автоматически вставляет кавычки при выходе из поля ввода. Если выборка не осуществлялось, введите “0”; если здесь вводится какой-то номер или имя, ЧПУ выбирает только ту часть, которая не могла обрабатываться с помощью инструмента для выборки. Если невозможно подвести инструмент к участку дополнительной выборки сбоку, ЧПУ врезается маятниковым движением; для этого следует определить в таблице инструментов TOOL.T, длину режущей кромки инструмента LCUTS и максимальный угол погружения инструмента ANGLE. В противном случае ЧПУ выдаст сообщение об ошибке. Диапазон ввода от 0 до 32767,9 при вводе номера, максимум 32 знаков для имени Подача маятникового движения Q19 подача маятникового движения в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача обратного хода Q208 скорость перемещения инструмента при выходе из отверстия в мм/мин. Если введено значение Q208=0, ЧПУ отводит инструмент из отверстия со скоростью подачи, заданной параметром Q12. Диапазон ввода от 0 до 99999,9999 или через FMAX FAUTO, PREDEF Пример NC-кадры 59 CYCL DEF 22 VIBORKA Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=750 ;ПОДАЧА ФРЕЗ. Q18=1 ;ИНСТР. ДЛЯ ЧЕРНОВОЙ ОБР. Q19=150 ;МАЯТНИКОВАЯ ПОДАЧА Q208=99999;ПОДАЧА ОБР. ХОДА Q401=80 ;УМЕНЬШЕНИЕ ПОДАЧИ Q404=0 ;СТРАТЕГИЯ ДОП. ОБРАБОТКИ 208 Циклы обработки карман по контуру, протяжка контура
