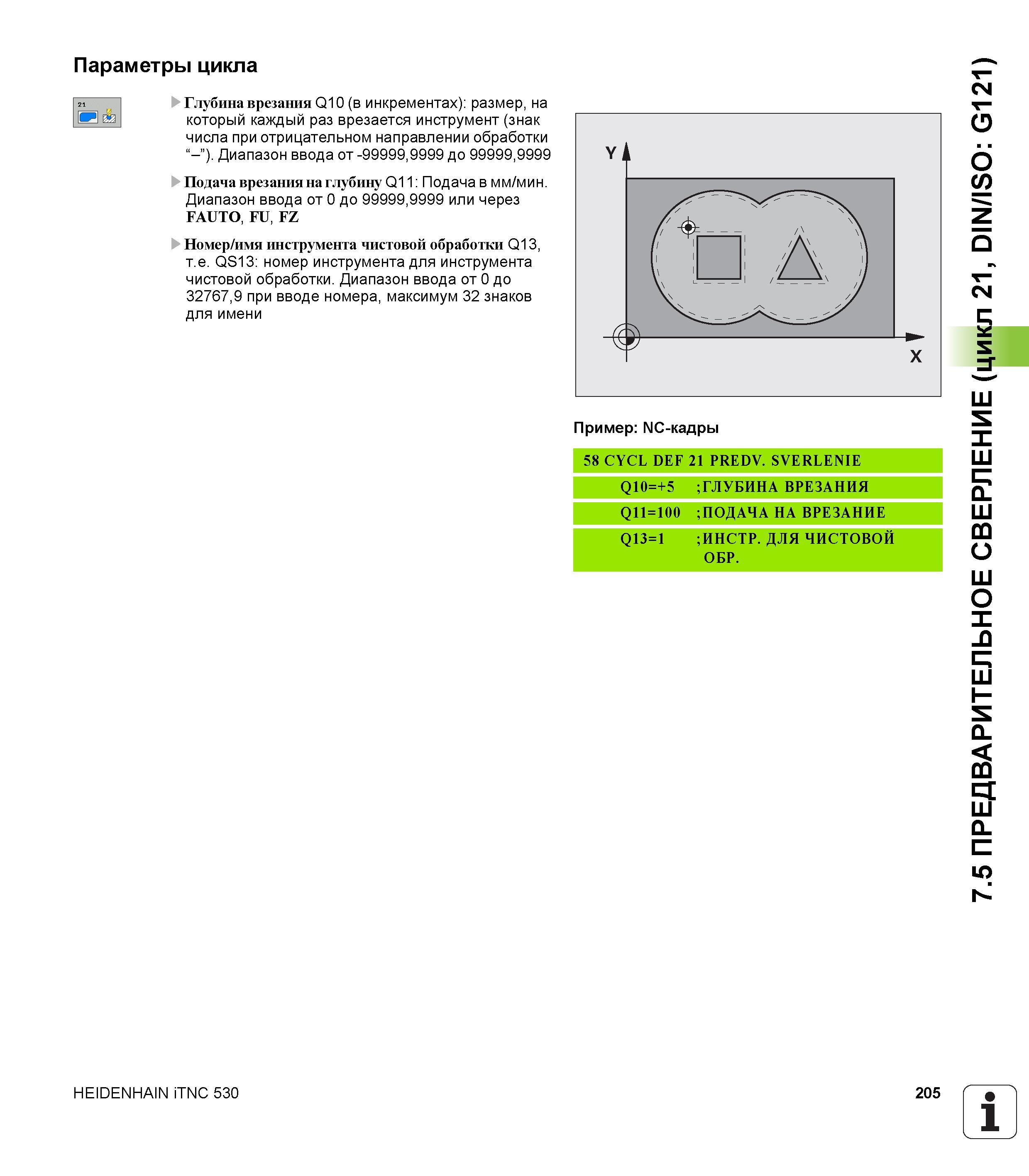

Параметры цикла Глубина врезания Q10 (в инкрементах) размер, на который каждый раз врезается инструмент (знак числа при отрицательном направлении обработки “-”). Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q11 Подача в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Номер/имя инструмента чистовой обработки Q13, т.е. QS13 номер инструмента для инструмента чистовой обработки. Диапазон ввода от 0 до 32767,9 при вводе номера, максимум 32 знаков для имени Пример NC-кадры 58 CYCL DEF 21 PREDV. SVERLENIE Q10=+5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q13=1 ИНСТР. ДЛЯ ЧИСТОВОИ ОБР. HEIDENHAIN iTNC 530 205 1 7.5 ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ (цикл 21, DIN/ISO G121)
