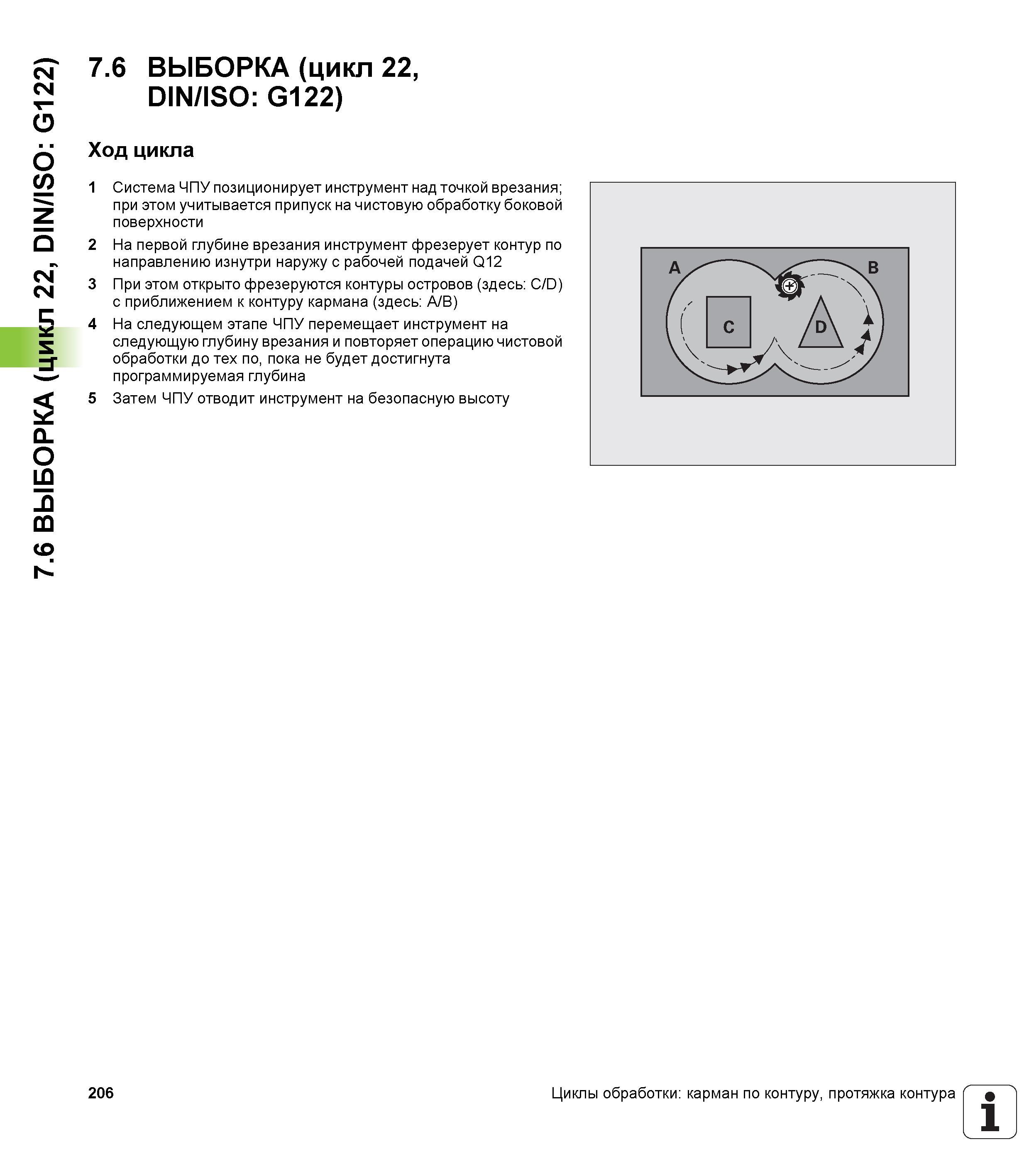

7.6 ВЫБОРКА (цикл 22, DIN/ISO G122) 7.6 ВЫБОРКА (цикл 22, DIN/ISO G122) Ход цикла 1 Система ЧПУ позиционирует инструмент над точкой врезания; при этом учитывается припуск на чистовую обработку боковой поверхности 2 На первой глубине врезания инструмент фрезерует контур по направлению изнутри наружу с рабочей подачей Q12 3 При этом открыто фрезеруются контуры островов (здесь C/D) с приближением к контуру кармана (здесь A/B) 4 На следующем этапе ЧПУ перемещает инструмент на следующую глубину врезания и повторяет операцию чистовой обработки до тех по, пока не будет достигнута программируемая глубина 5 Затем ЧПУ отводит инструмент на безопасную высоту 206 Циклы обработки карман по контуру, протяжка контура 1
