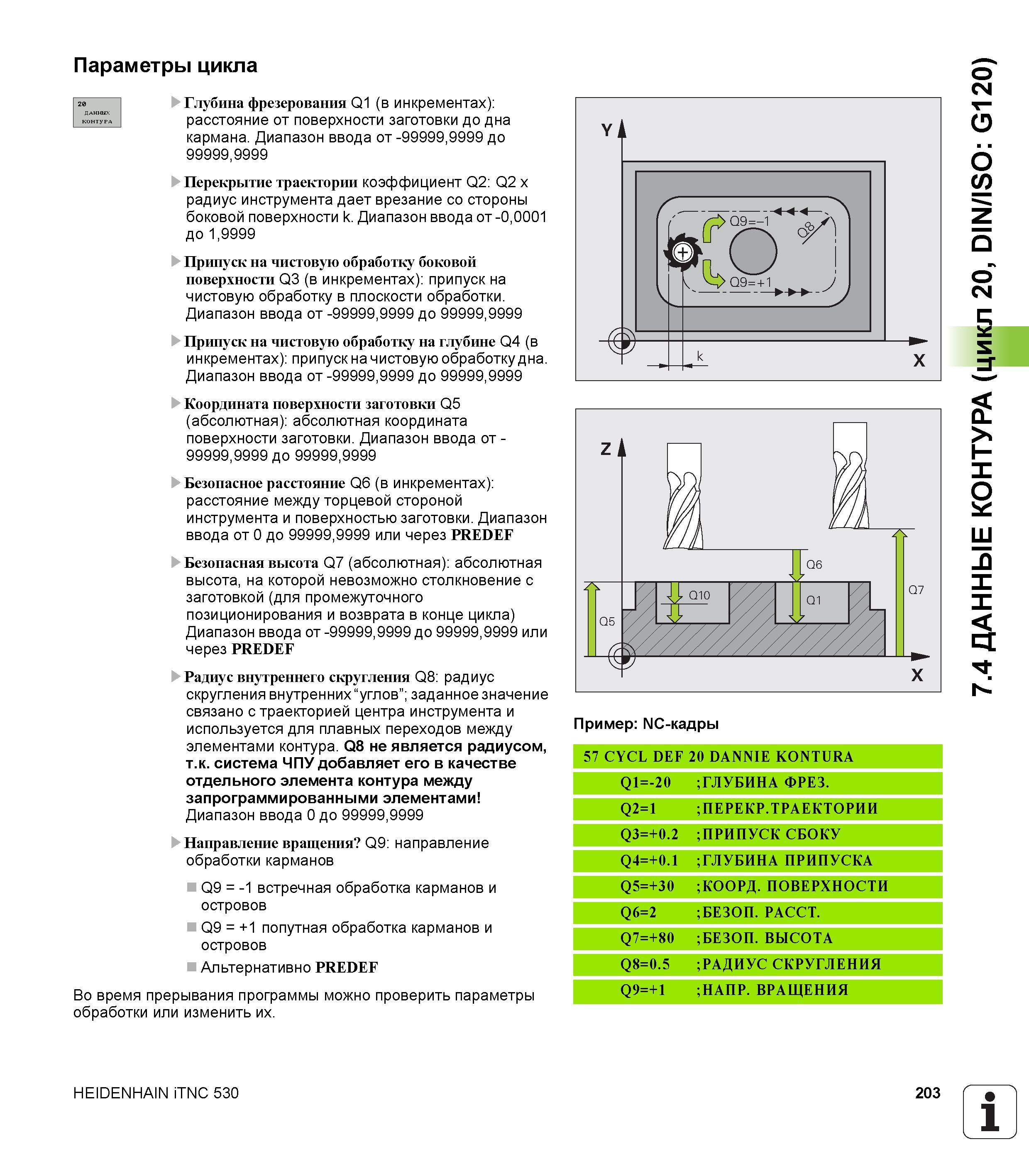

Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние от поверхности заготовки до дна кармана. Диапазон ввода от -99999,9999 до 99999.9999 Перекрытие траектории коэффициент Q2 Q2 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от -0,0001 до 1,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку на глубине Q4 (в инкрементах) припуск на чистовую обработку дна. Диапазон ввода от -99999,9999 до 99999,9999 Координата поверхности заготовки Q5 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от - 99999.9999 до 99999,9999 Безопасное расстояние Q6 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q7 (абсолютная) абсолютная высота, на которой невозможно столкновение с заготовкой (для промежуточного позиционирования и возврата в конце цикла) Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Радиус внутреннего скругления Q8 радиус скругления внутренних “ углов”; заданное значение связано с траекторией центра инструмента и используется для плавных переходов между элементами контура. Q8 не является радиусом, т.к. система ЧПУ добавляет его в качестве отдельного элемента контура между запрограммированными элементами Диапазон ввода 0 до 99999,9999 Направление вращения Q9 направление обработки карманов Q9 = -1 встречная обработка карманов и островов Q9 = +1 попутная обработка карманов и островов Альтернативно PREDEF Во время прерывания программы можно проверить параметры обработки или изменить их. 20 ДАННЫХ Пример NC-кадры 57 CYCL DEF 20 DANNIE KONTURA Q1 II 2 О ;ГЛУБИНА ФРЕЗ. Q2=1 ;ПЕРЕКР. ТРАЕКТОРИИ Q3=+0.2 ;ПРИПУСК СБОКУ Q4=+0.1 ;ГЛУБИНА ПРИПУСКА Q5=+30 ;КООРД. ПОВЕРХНОСТИ Q6=2 ;БЕЗОП. РАССТ. Q7=+80 ;БЕЗОП. ВЫСОТА Q8=0.5 ;РАДИУС СКРУГЛЕНИЯ Q9=+1 ;НАПР. ВРАЩЕНИЯ HEIDENHAIN iTNC 530 203 1 7.4 ДАННЫЕ КОНТУРА (цикл 20, DIN/ISO G120)
