201 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.201

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 201 0201 Lab2u

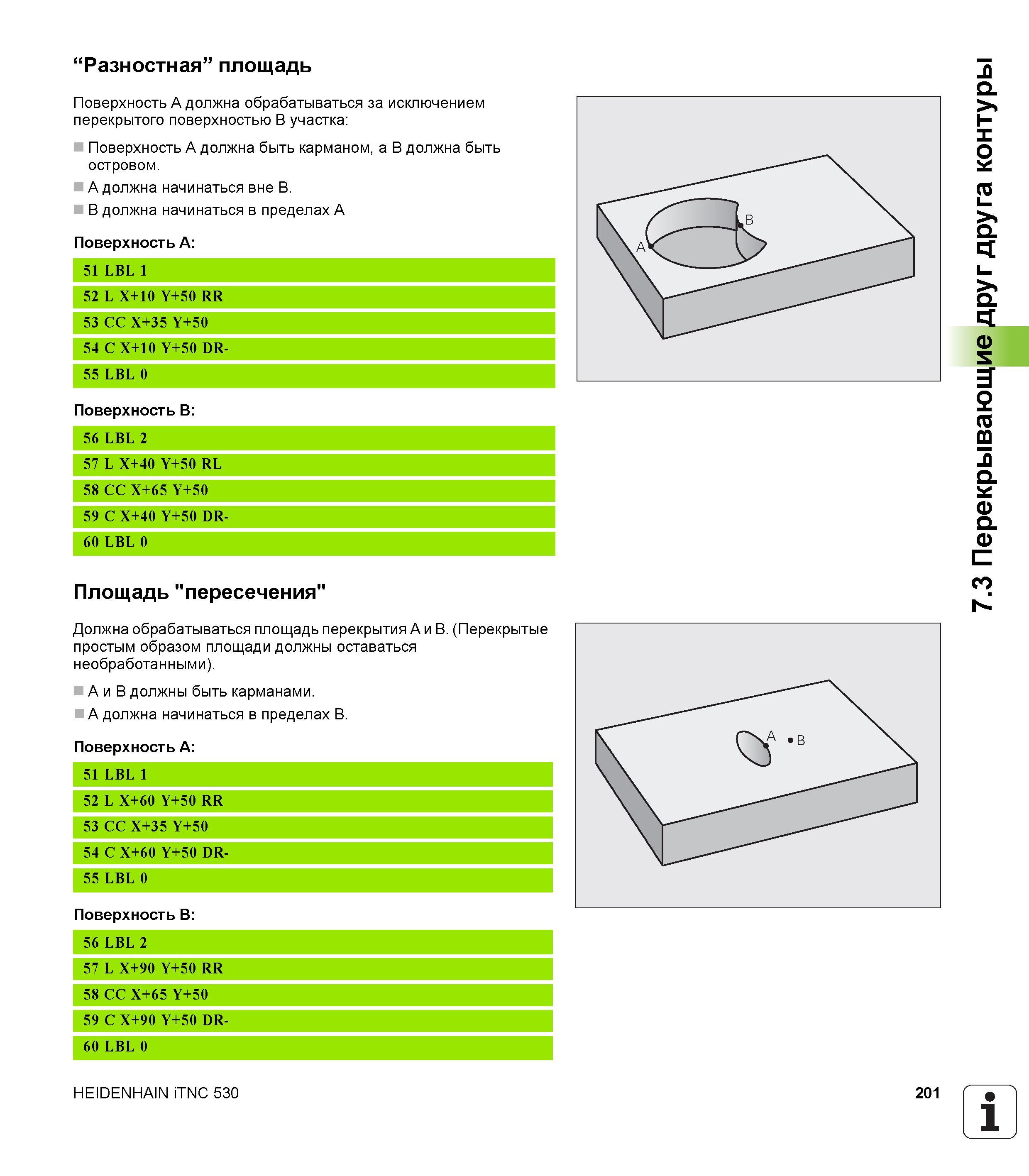

“Разностная” площадь Поверхность A должна обрабатываться за исключением перекрытого поверхностью B участка Поверхность A должна быть карманом, а B должна быть островом. A должна начинаться вне B. B должна начинаться в пределах A Поверхность A Поверхность B Площадь "пересечения" Должна обрабатываться площадь перекрытия A и B. (Перекрытые простым образом площади должны оставаться необработанными). A и B должны быть карманами. A должна начинаться в пределах B. Поверхность A 51 LBL 1 52 L X+60 Y+50 RR 53 CC X+35 Y+50 54 C X+60 Y+50 DR- 55 LBL 0 Поверхность B 56 LBL 2 57 L X+90 Y+50 RR 58 CC X+65 Y+50 59 C X+90 Y+50 DR- 60 LBL 0 HEIDENHAIN iTNC 530 201 1 7.3 Перекрывающие друг друга контуры
