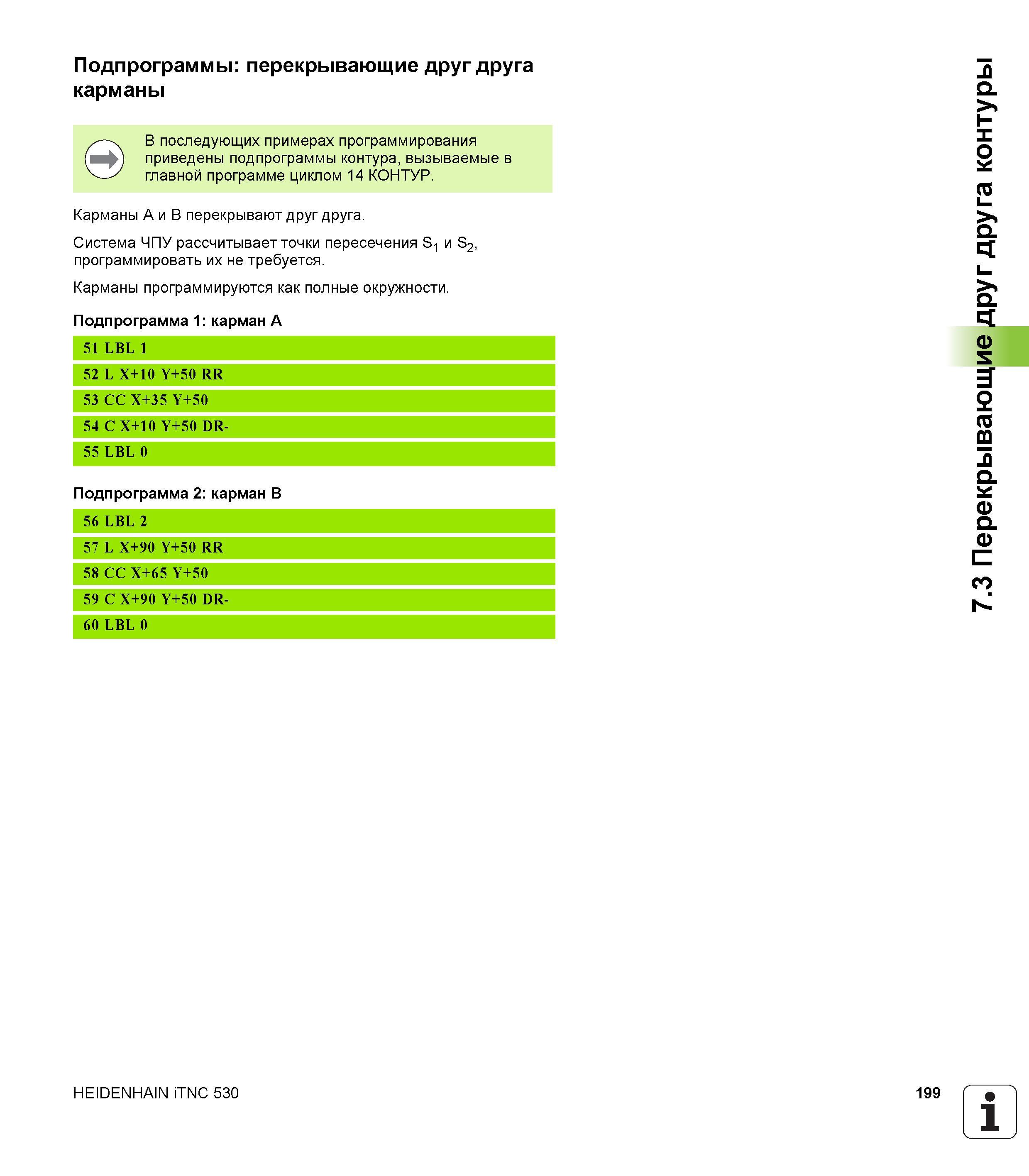

Подпрограммы перекрывающие друг друга карманы В последующих примерах программирования приведены подпрограммы контура, вызываемые в главной программе циклом 14 КОНТУР. Карманы A и B перекрывают друг друга. Система ЧПУ рассчитывает точки пересечения S1 и S2, программировать их не требуется. Карманы программируются как полные окружности. Подпрограмма 1 карман A Подпрограмма 2 карман B 56 LBL2 57 L X+90 Y+50 RR 58 CC X+65 Y+50 59 C X+90 Y+50 DR- 60 LBL 0 HEIDENHAIN iTNC 530 199 1 7.3 Перекрывающие друг друга контуры
