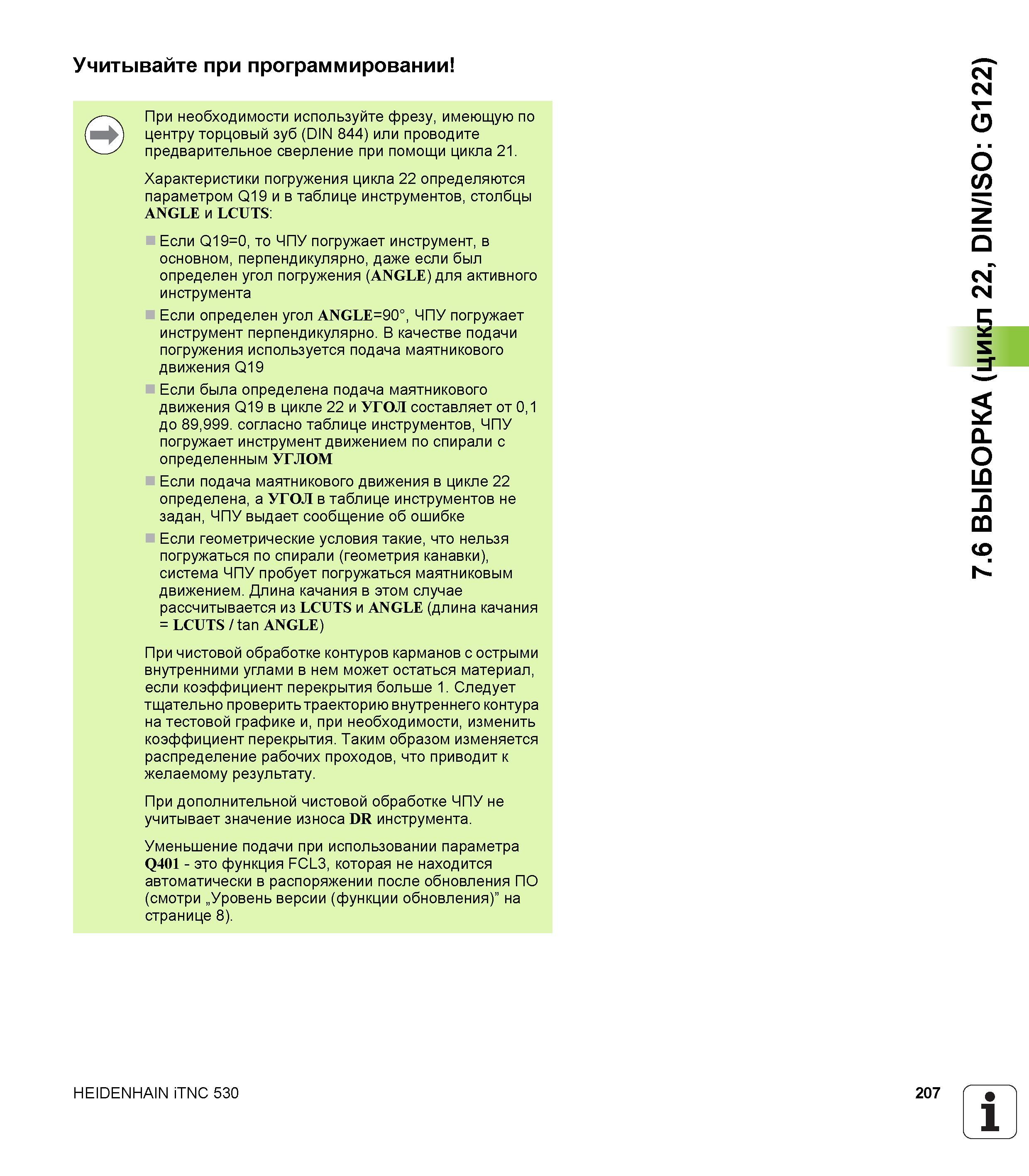

Учитывайте при программировании При необходимости используйте фрезу, имеющую по центру торцовый зуб (DIN 844) или проводите предварительное сверление при помощи цикла 21. Характеристики погружения цикла 22 определяются параметром Q19 и в таблице инструментов, столбцы ANGLE и LCUTS Если Q19=0, то ЧПУ погружает инструмент, в основном, перпендикулярно, даже если был определен угол погружения (ANGLE) для активного инструмента Если определен угол ANGLE=90°, ЧПУ погружает инструмент перпендикулярно. В качестве подачи погружения используется подача маятникового движения Q19 Если была определена подача маятникового движения Q19 в цикле 22 и УГОЛ составляет от 0,1 до 89,999. согласно таблице инструментов, ЧПУ погружает инструмент движением по спирали с определенным УГЛОМ Если подача маятникового движения в цикле 22 определена, а УГОЛ в таблице инструментов не задан, ЧПУ выдает сообщение об ошибке Если геометрические условия такие, что нельзя погружаться по спирали (геометрия канавки), система ЧПУ пробует погружаться маятниковым движением. Длина качания в этом случае рассчитывается из LCUTS и ANGLE (длина качания = LCUTS / tan ANGLE) При чистовой обработке контуров карманов с острыми внутренними углами в нем может остаться материал, если коэффициент перекрытия больше 1. Следует тщательно проверить траекторию внутреннего контура на тестовой графике и, при необходимости, изменить коэффициент перекрытия. Таким образом изменяется распределение рабочих проходов, что приводит к желаемому результату. При дополнительной чистовой обработке ЧПУ не учитывает значение износа DR инструмента. Уменьшение подачи при использовании параметра Q401 - это функция FCL3, которая не находится автоматически в распоряжении после обновления ПО (смотри „Уровень версии (функции обновления)” на странице 8). HEIDENHAIN iTNC 530 207 1 7.6 ВЫБОРКА (цикл 22, DIN/ISO G122)
