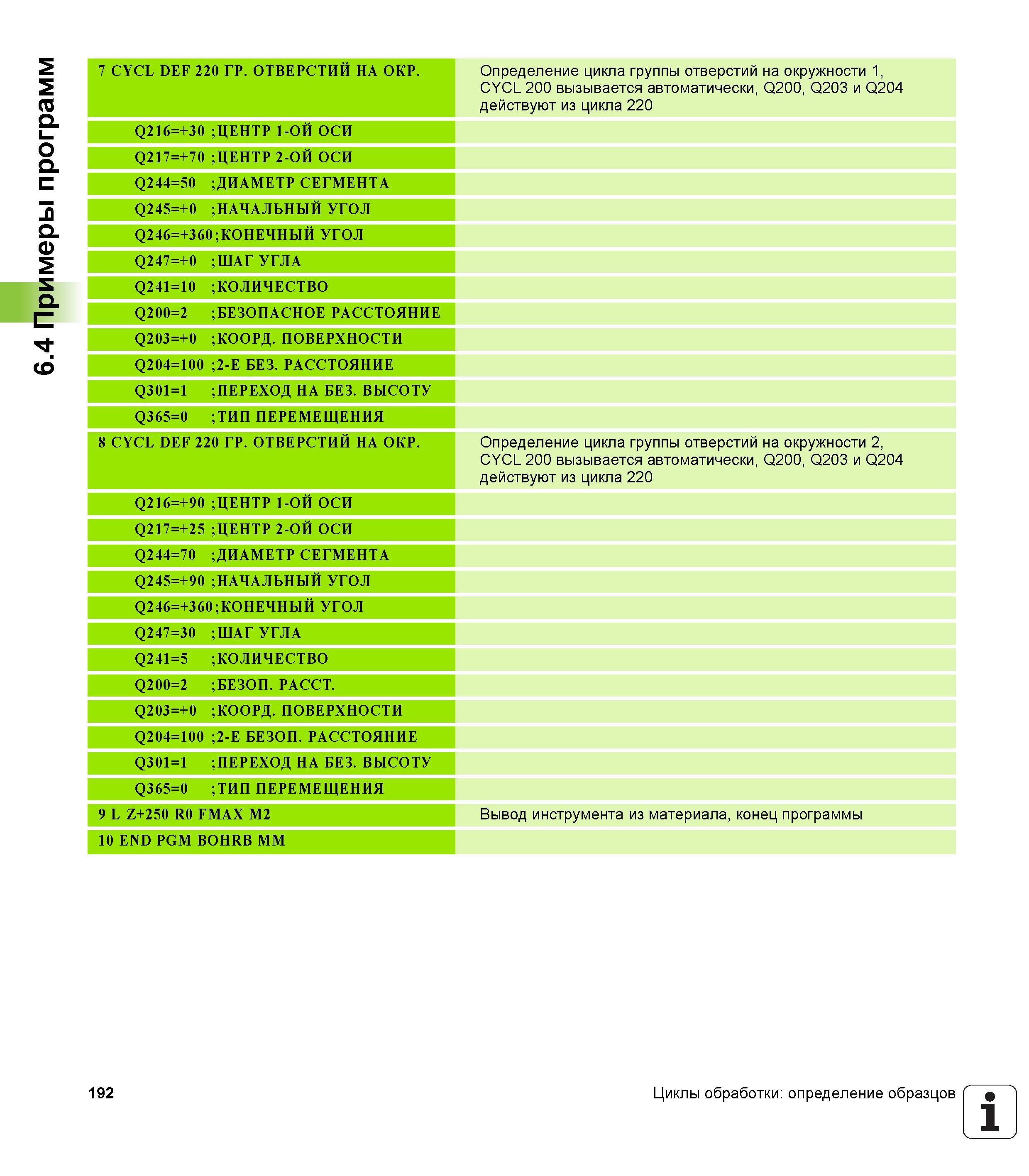

6.4 Примеры программ 7 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР. Q216=+30 ЦЕНТР 1-ОЙ ОСИ Q217=+70 ЦЕНТР 2-ОЙ ОСИ Q244=50 ДИАМЕТР СЕГМЕНТА Q245=+0 НАЧАЛЬНЫЙ УГОЛ Q246=+360;КОНЕЧНЫЙ УГОЛ Q247=+0 ШАГ УГЛА Q241=10 КОЛИЧЕСТВО Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=100 2-Е БЕЗ. РАССТОЯНИЕ Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q365=0 ТИП ПЕРЕМЕЩЕНИЯ 8 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР. Q216=+90 ;ЦЕНТР 1-ОЙ ОСИ Q217=+25 ;ЦЕНТР 2-ОЙ ОСИ Q244=70 ДИАМЕТР СЕГМЕНТА Q245=+90 ;НАЧАЛЬНЫЙ УГОЛ Q246=+360;КОНЕЧНЫЙ УГОЛ Q247=30 ШАГ УГЛА Q241=5 КОЛИЧЕСТВО Q200=2 БЕЗОП. РАССТ. Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=100 2-Е БЕЗОП. РАССТОЯНИЕ Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q365=0 ТИП ПЕРЕМЕЩЕНИЯ 9 L Z+250 R0 FMAX M2 10 END PGM BOHRB MM Определение цикла группы отверстий на окружности 1, CYCL 200 вызывается автоматически, Q200, Q203 и Q204 действуют из цикла 220 Определение цикла группы отверстий на окружности 2, CYCL 200 вызывается автоматически, Q200, Q203 и q204 действуют из цикла 220 Вывод инструмента из материала, конец программы 192 Циклы обработки определение образцов 1
