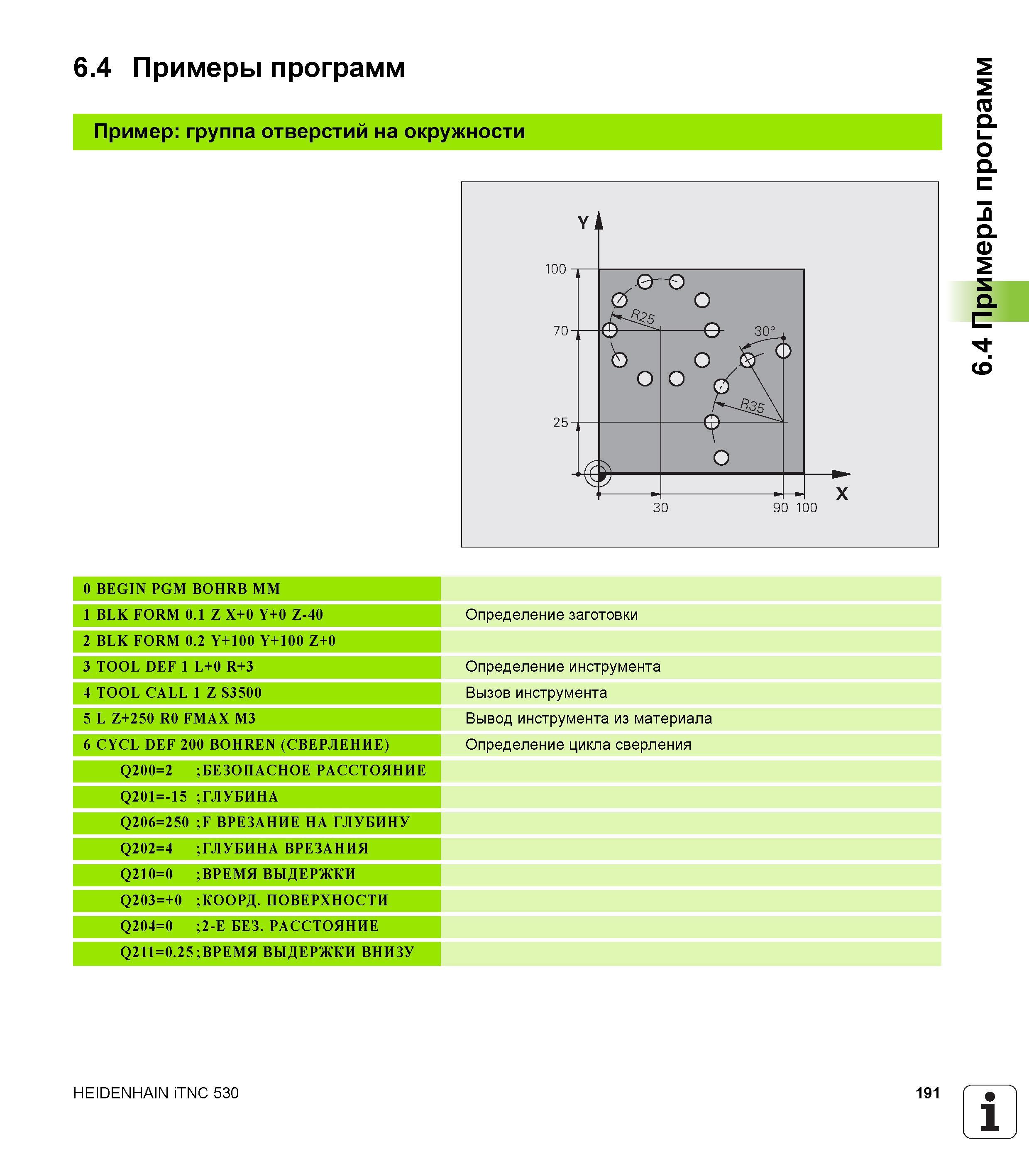

6.4 Примеры программ Пример группа отверстий на окружности 0 BEGIN PGM BOHRB MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 Y+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+3 4 TOOL CALL 1 Z S3500 5 L Z+250 R0 FMAX M3 6 CYCL DEF 200 BOHREN (СВЕРЛЕНИЕ) Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-15 ; ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ Q202=4 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=0 ;2-Е БЕЗ. РАССТОЯНИЕ 5 .2 0. 1= 2 Q ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Определение заготовки Определение инструмента Вызов инструмента Вывод инструмента из материала Определение цикла сверления HEIDENHAIN iTNC 530 191 1 _' 6.4 Примеры программ
