189 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.189

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 189 0189 Lab2u

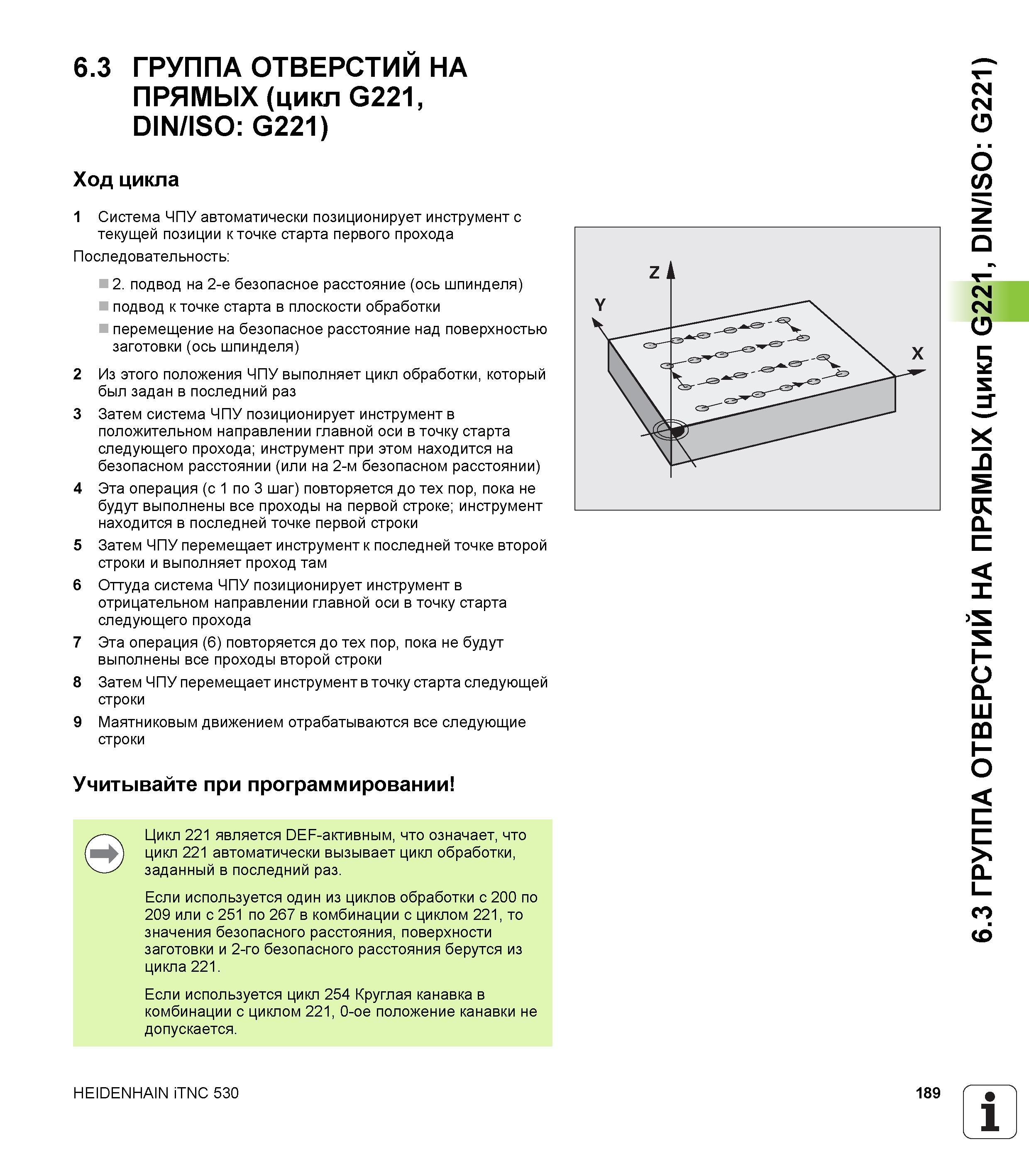

6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл G221, DIN/ISO G221) Ход цикла 1 Система ЧПУ автоматически позиционирует инструмент с текущей позиции к точке старта первого прохода Последовательность 2. подвод на 2-е безопасное расстояние (ось шпинделя) подвод к точке старта в плоскости обработки перемещение на безопасное расстояние над поверхностью заготовки (ось шпинделя) 2 Из этого положения ЧПУ выполняет цикл обработки, который был задан в последний раз 3 Затем система ЧПУ позиционирует инструмент в положительном направлении главной оси в точку старта следующего прохода; инструмент при этом находится на безопасном расстоянии (или на 2-м безопасном расстоянии) 4 Эта операция (с 1 по 3 шаг) повторяется до тех пор, пока не будут выполнены все проходы на первой строке; инструмент находится в последней точке первой строки 5 Затем ЧПУ перемещает инструмент к последней точке второй строки и выполняет проход там 6 Оттуда система ЧПУ позиционирует инструмент в отрицательном направлении главной оси в точку старта следующего прохода 7 Эта операция (6) повторяется до тех пор, пока не будут выполнены все проходы второй строки 8 Затем ЧПУ перемещает инструмент в точку старта следующей строки 9 Маятниковым движением отрабатываются все следующие строки Учитывайте при программировании Цикл 221 является DEF-активным, что означает, что цикл 221 автоматически вызывает цикл обработки, заданный в последний раз. Если используется один из циклов обработки с 200 по 209 или с 251 по 267 в комбинации с циклом 221, то значения безопасного расстояния, поверхности заготовки и 2-го безопасного расстояния берутся из цикла 221. Если используется цикл 254 Круглая канавка в комбинации с циклом 221, 0-ое положение канавки не допускается. HEIDENHAIN iTNC 530 189 1 6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл G221, DIN/ISO G221)
