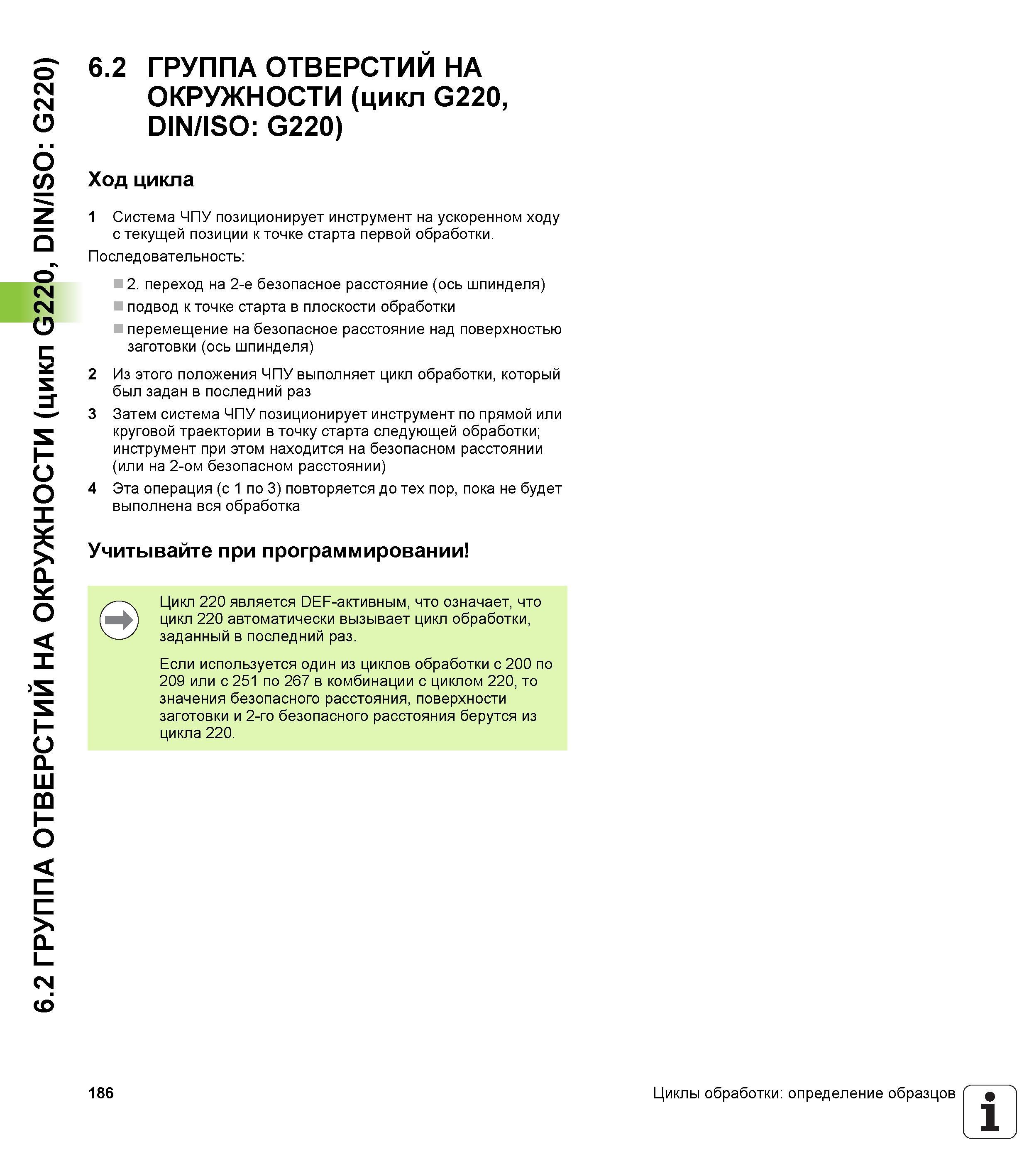

6.2 ГРУППА ОТВЕРСТИЙ НА ОКРУЖНОСТИ (цикл G220, DIN/ISO G220) 6.2 ГРУППА ОТВЕРСТИЙ НА ОКРУЖНОСТИ (цикл G220, DIN/ISO G220) Ход цикла 1 Система ЧПУ позиционирует инструмент на ускоренном ходу с текущей позиции к точке старта первой обработки. Последовательность 2. переход на 2-е безопасное расстояние (ось шпинделя) подвод к точке старта в плоскости обработки перемещение на безопасное расстояние над поверхностью заготовки (ось шпинделя) 2 Из этого положения ЧПУ выполняет цикл обработки, который был задан в последний раз 3 Затем система ЧПУ позиционирует инструмент по прямой или круговой траектории в точку старта следующей обработки; инструмент при этом находится на безопасном расстоянии (или на 2-ом безопасном расстоянии) 4 Эта операция (с 1 по 3) повторяется до тех пор, пока не будет выполнена вся обработка Учитывайте при программировании Цикл 220 является DEF-активным, что означает, что цикл 220 автоматически вызывает цикл обработки, заданный в последний раз. Если используется один из циклов обработки с 200 по 209 или с 251 по 267 в комбинации с циклом 220, то значения безопасного расстояния, поверхности заготовки и 2-го безопасного расстояния берутся из цикла 220. 186 Циклы обработки определение образцов 1
