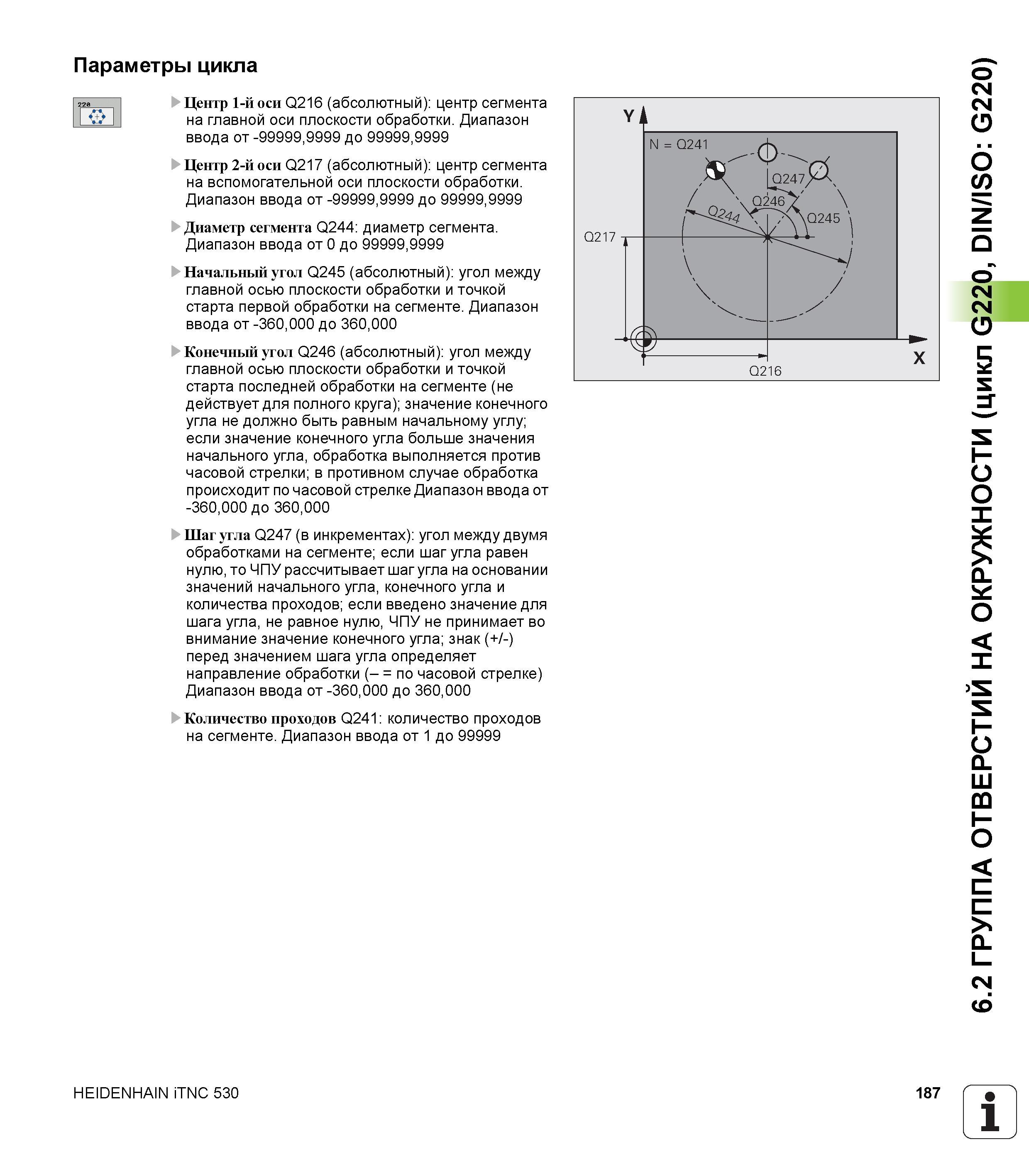

Параметры цикла Е-., Центр 1-й оси Q216 (абсолютный) центр сегмента 0 J на главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр 2-й оси Q217 (абсолютный) центр сегмента на вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Диаметр сегмента Q244 диаметр сегмента. Диапазон ввода от 0 до 99999,9999 Начальный угол Q245 (абсолютный) угол между главной осью плоскости обработки и точкой старта первой обработки на сегменте. Диапазон ввода от -360,000 до 360,000 Конечный угол Q246 (абсолютный) угол между главной осью плоскости обработки и точкой старта последней обработки на сегменте (не действует для полного круга); значение конечного угла не должно быть равным начальному углу; если значение конечного угла больше значения начального угла, обработка выполняется против часовой стрелки; в противном случае обработка происходит по часовой стрелке Диапазон ввода от -360,000 до 360,000 Шаг угла Q247 (в инкрементах) угол между двумя обработками на сегменте; если шаг угла равен нулю, то ЧПУ рассчитывает шаг угла на основании значений начального угла, конечного угла и количества проходов; если введено значение для шага угла, не равное нулю, ЧПУ не принимает во внимание значение конечного угла; знак (+/-) перед значением шага угла определяет направление обработки (- = по часовой стрелке) Диапазон ввода от -360,000 до 360,000 Количество проходов Q241 количество проходов на сегменте. Диапазон ввода от 1 до 99999 HEIDENHAIN iTNC 530 187 1 _' 6.2 ГРУППА ОТВЕРСТИЙ НА ОКРУЖНОСТИ (цикл G220, DIN/ISO G220)
