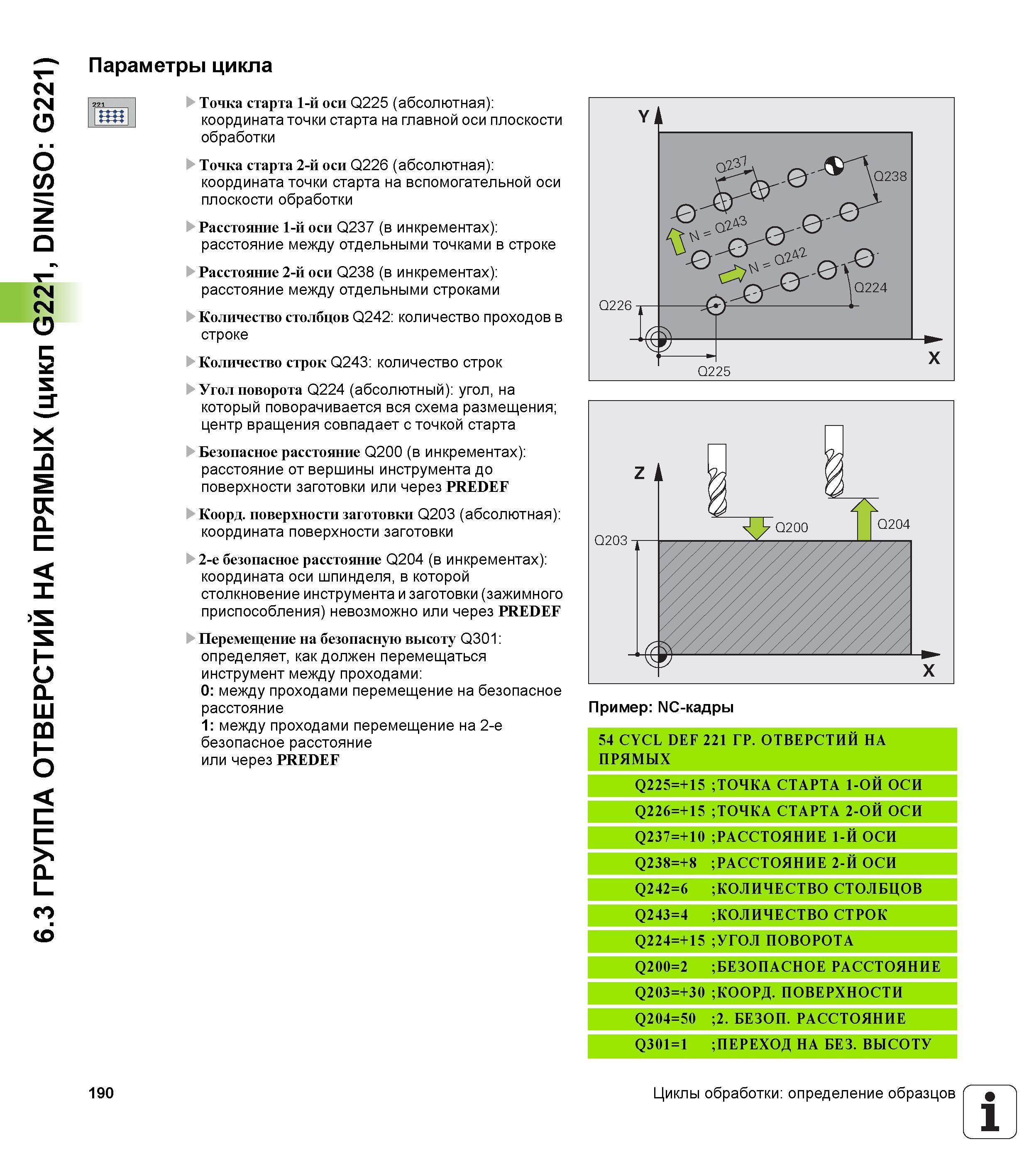

6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл G221, DIN/ISO G221) Параметры цикла Точка старта 1-й оси Q225 (абсолютная) координата точки старта на главной оси плоскости обработки Точка старта 2-й оси Q226 (абсолютная) координата точки старта на вспомогательной оси плоскости обработки Расстояние 1-й оси Q237 (в инкрементах) расстояние между отдельными точками в строке Расстояние 2-й оси Q238 (в инкрементах) расстояние между отдельными строками Количество столбцов Q242 количество проходов в строке Количество строк Q243 количество строк Угол поворота Q224 (абсолютный) угол, на который поворачивается вся схема размещения; центр вращения совпадает с точкой старта Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно или через PREDEF Перемещение на безопасную высоту Q301 определяет, как должен перемещаться инструмент между проходами 0 между проходами перемещение на безопасное расстояние 1 между проходами перемещение на 2-е безопасное расстояние или через PREDEF 21 Пример NC-кадры 54 CYCL DEF 221 ГР. ОТВЕРСТИЙ НА ПРЯМЫХ 5 +1 = 5 2 2 Q ;ТОЧКА СТАРТА 1-ОЙ ОСИ Q226=+15 ;ТОЧКА СТАРТА 2-ОЙ ОСИ Q237=+10 ;РАССТОЯНИЕ 1-Й ОСИ Q238=+8 ;РАССТОЯНИЕ 2-Й ОСИ Q242=6 ;КОЛИЧЕСТВО СТОЛБЦОВ Q243=4 ;КОЛИЧЕСТВО СТРОК Q224=+15 ;УГОЛ ПОВОРОТА Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+30 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ 190 Циклы обработки определение образцов 1
