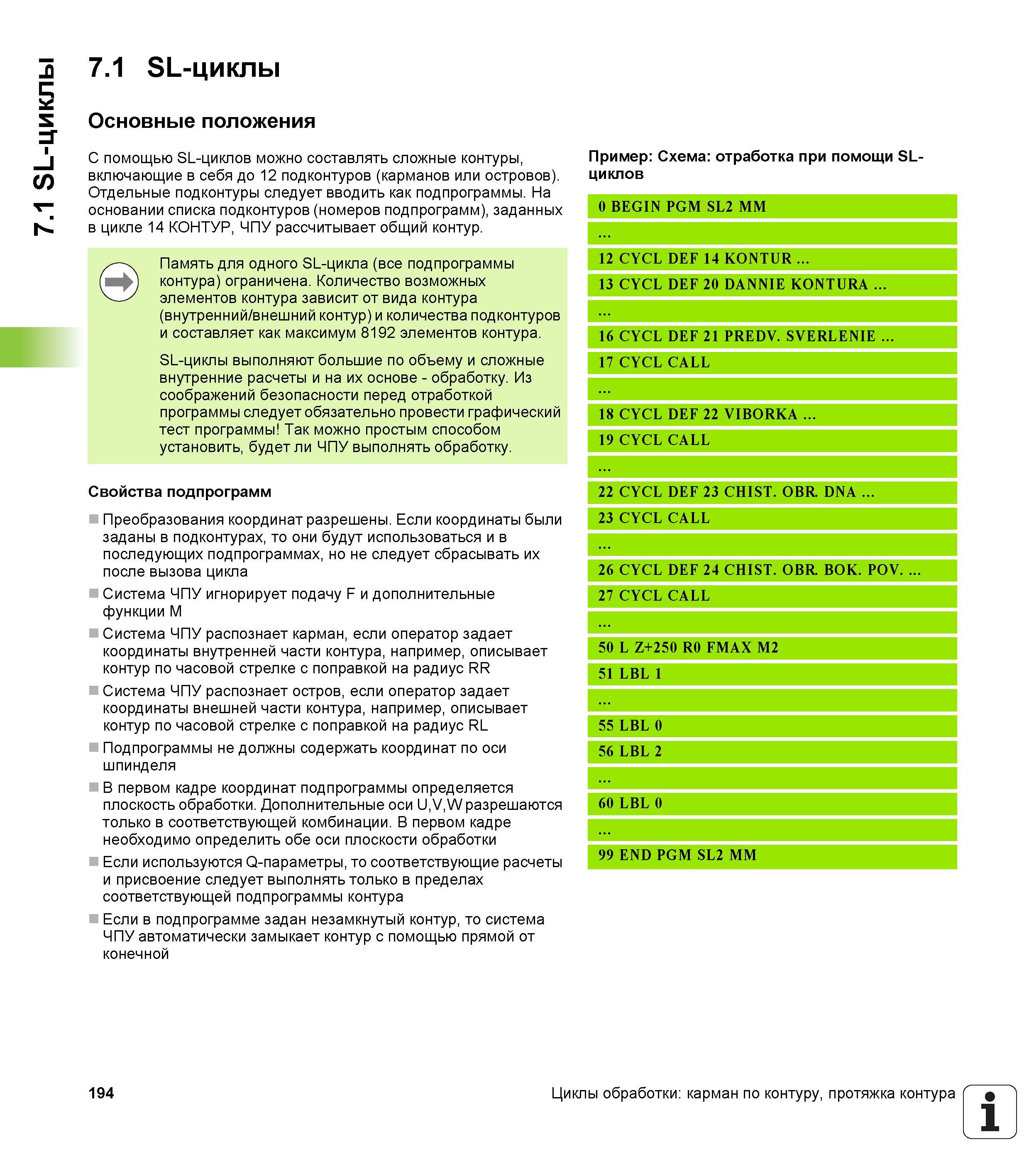

7.1 SL-циклы 7.1 SL-циклы Основные положения С помощью SL-циклов можно составлять сложные контуры, включающие в себя до 12 подконтуров (карманов или островов). Отдельные подконтуры следует вводить как подпрограммы. На основании списка подконтуров (номеров подпрограмм), заданных в цикле 14 КОНТУР, ЧПУ рассчитывает общий контур. Память для одного SL-цикла (все подпрограммы контура) ограничена. Количество возможных элементов контура зависит от вида контура (внутренний/внешний контур) и количества подконтуров и составляет как максимум 8192 элементов контура. SL-циклы выполняют большие по объему и сложные внутренние расчеты и на их основе - обработку. Из соображений безопасности перед отработкой программы следует обязательно провести графический тест программы Так можно простым способом установить, будет ли ЧПУ выполнять обработку. Свойства подпрограмм Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Система ЧПУ игнорирует подачу F и дополнительные функции M Система ЧПУ распознает карман, если оператор задает координаты внутренней части контура, например, описывает контур по часовой стрелке с поправкой на радиус RR Система ЧПУ распознает остров, если оператор задает координаты внешней части контура, например, описывает контур по часовой стрелке с поправкой на радиус RL Подпрограммы не должны содержать координат по оси шпинделя В первом кадре координат подпрограммы определяется плоскость обработки. Дополнительные оси U,V,W разрешаются только в соответствующей комбинации. В первом кадре необходимо определить обе оси плоскости обработки Если используются Q-параметры, то соответствующие расчеты и присвоение следует выполнять только в пределах соответствующей подпрограммы контура Если в подпрограмме задан незамкнутый контур, то система ЧПУ автоматически замыкает контур с помощью прямой от конечной Пример Схема отработка при помощи SL-циклов 0 BEGIN PGM SL2 MM 12 CYCL DEF 14 KONTUR 13 CYCL DEF 20 DANNIE KONTURA 16 CYCL DEF 21 PREDV. SVERLENIE 17 CYCL CALL 18 CYCL DEF 22 VIBORKA 19 CYCL CALL 22 CYCL DEF 23 CHIST. OBR DNA 23 CYCL CALL 26 CYCL DEF 24 CHIST. OBR BOK. POV. 27 CYCL CALL 50 L Z+250 R0 FMAX M2 51 LBL 1 55 LBL 0 56 LBL 2 60 LBL 0 99 END PGM SL2 MM 194 Циклы обработки карман по контуру, протяжка контура 1 _'
