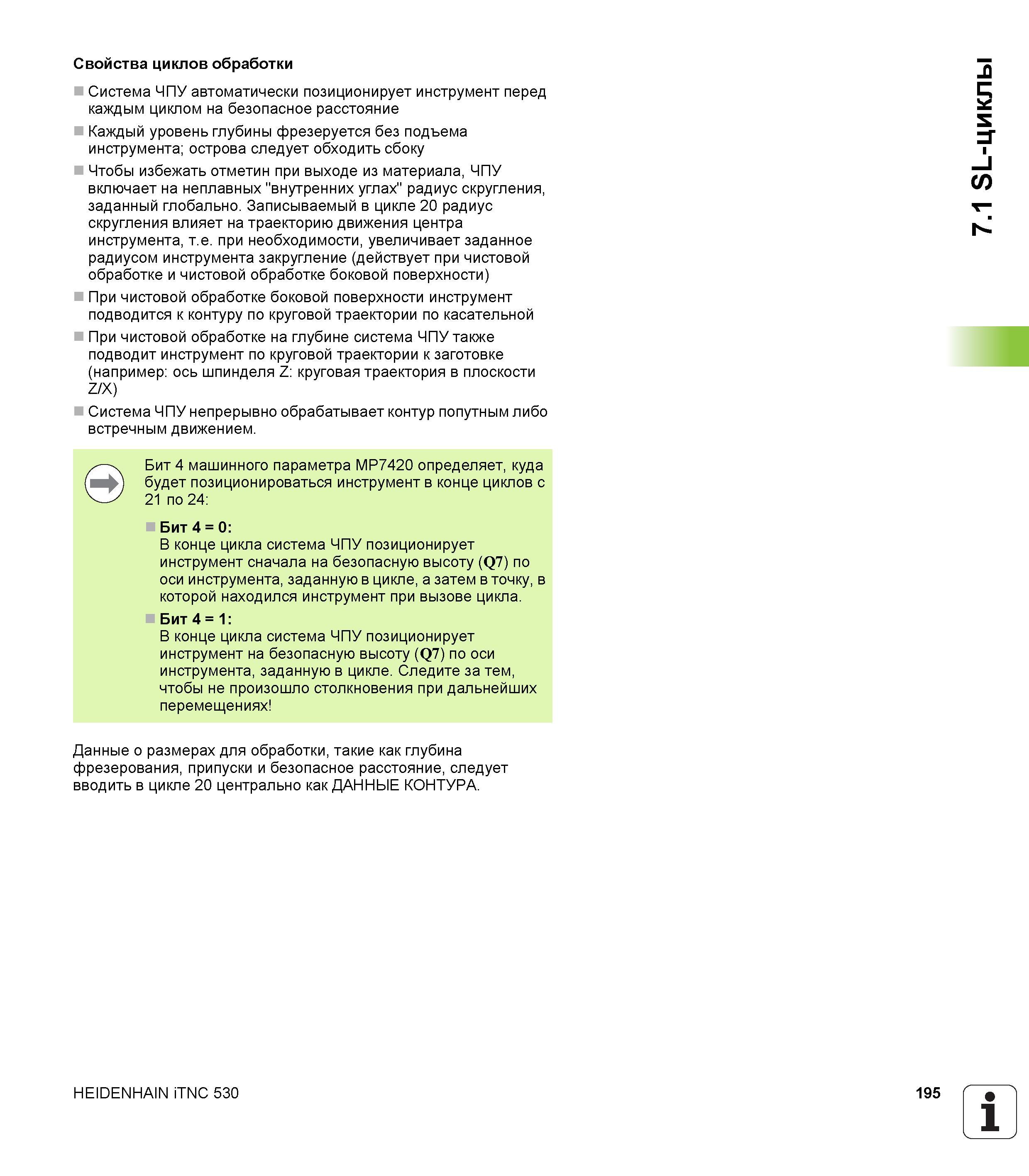

Свойства циклов обработки Система ЧПУ автоматически позиционирует инструмент перед каждым циклом на безопасное расстояние Каждый уровень глубины фрезеруется без подъема инструмента; острова следует обходить сбоку Чтобы избежать отметин при выходе из материала, ЧПУ включает на неплавных "внутренних углах" радиус скругления, заданный глобально. Записываемый в цикле 20 радиус скругления влияет на траекторию движения центра инструмента, т.е. при необходимости, увеличивает заданное радиусом инструмента закругление (действует при чистовой обработке и чистовой обработке боковой поверхности) При чистовой обработке боковой поверхности инструмент подводится к контуру по круговой траектории по касательной При чистовой обработке на глубине система ЧПУ также подводит инструмент по круговой траектории к заготовке (например ось шпинделя Z круговая траектория в плоскости Z/X) Система ЧПУ непрерывно обрабатывает контур попутным либо встречным движением. Бит 4 машинного параметра MP7420 определяет, куда будет позиционироваться инструмент в конце циклов с 21 по 24 Бит 4 = 0 В конце цикла система ЧПУ позиционирует инструмент сначала на безопасную высоту (Q7) по оси инструмента, заданную в цикле, а затем в точку, в которой находился инструмент при вызове цикла. Бит 4 = 1 В конце цикла система ЧПУ позиционирует инструмент на безопасную высоту (Q7) по оси инструмента, заданную в цикле. Следите за тем, чтобы не произошло столкновения при дальнейших перемещениях Данные о размерах для обработки, такие как глубина фрезерования, припуски и безопасное расстояние, следует вводить в цикле 20 центрально как ДАННЫЕ КОНТУРА. HEIDENHAIN iTNC 530 195 1 7.1 SL-циклы
