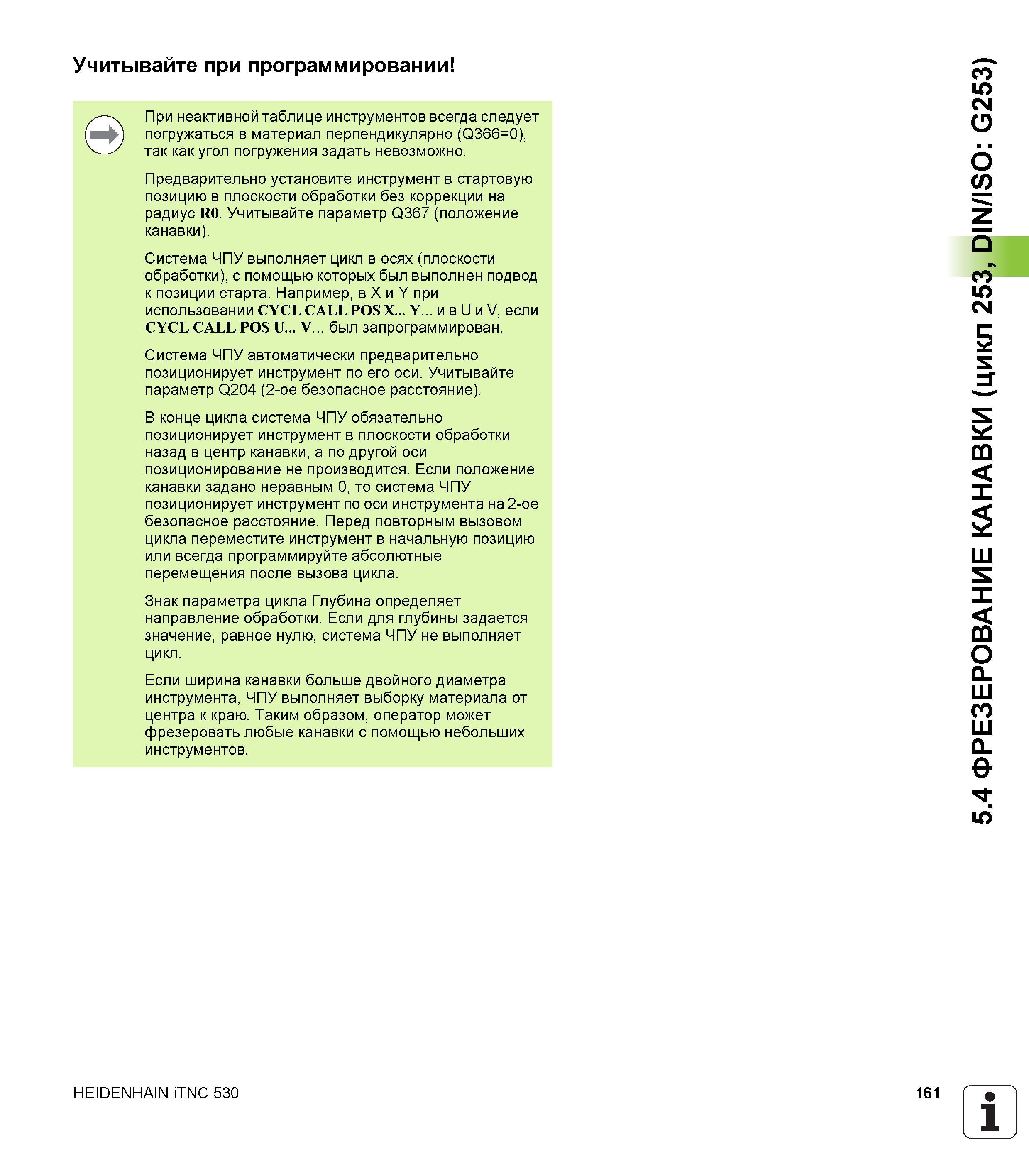

Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию в плоскости обработки без коррекции на радиус R0. Учитывайте параметр Q367 (положение канавки). Система ЧПУ выполняет цикл в осях (плоскости обработки), с помощью которых был выполнен подвод к позиции старта. Например, в X и Y при использовании CYCL CALL POS X Y и в U и V, если CYCL CALL POS U V был запрограммирован. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). В конце цикла система ЧПУ обязательно позиционирует инструмент в плоскости обработки назад в центр канавки, а по другой оси позиционирование не производится. Если положение канавки задано неравным 0, то система ЧПУ позиционирует инструмент по оси инструмента на 2-ое безопасное расстояние. Перед повторным вызовом цикла переместите инструмент в начальную позицию или всегда программируйте абсолютные перемещения после вызова цикла. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Если ширина канавки больше двойного диаметра инструмента, ЧПУ выполняет выборку материала от центра к краю. Таким образом, оператор может фрезеровать любые канавки с помощью небольших инструментов. HEIDENHAIN iTNC 530 161 1 5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253)
