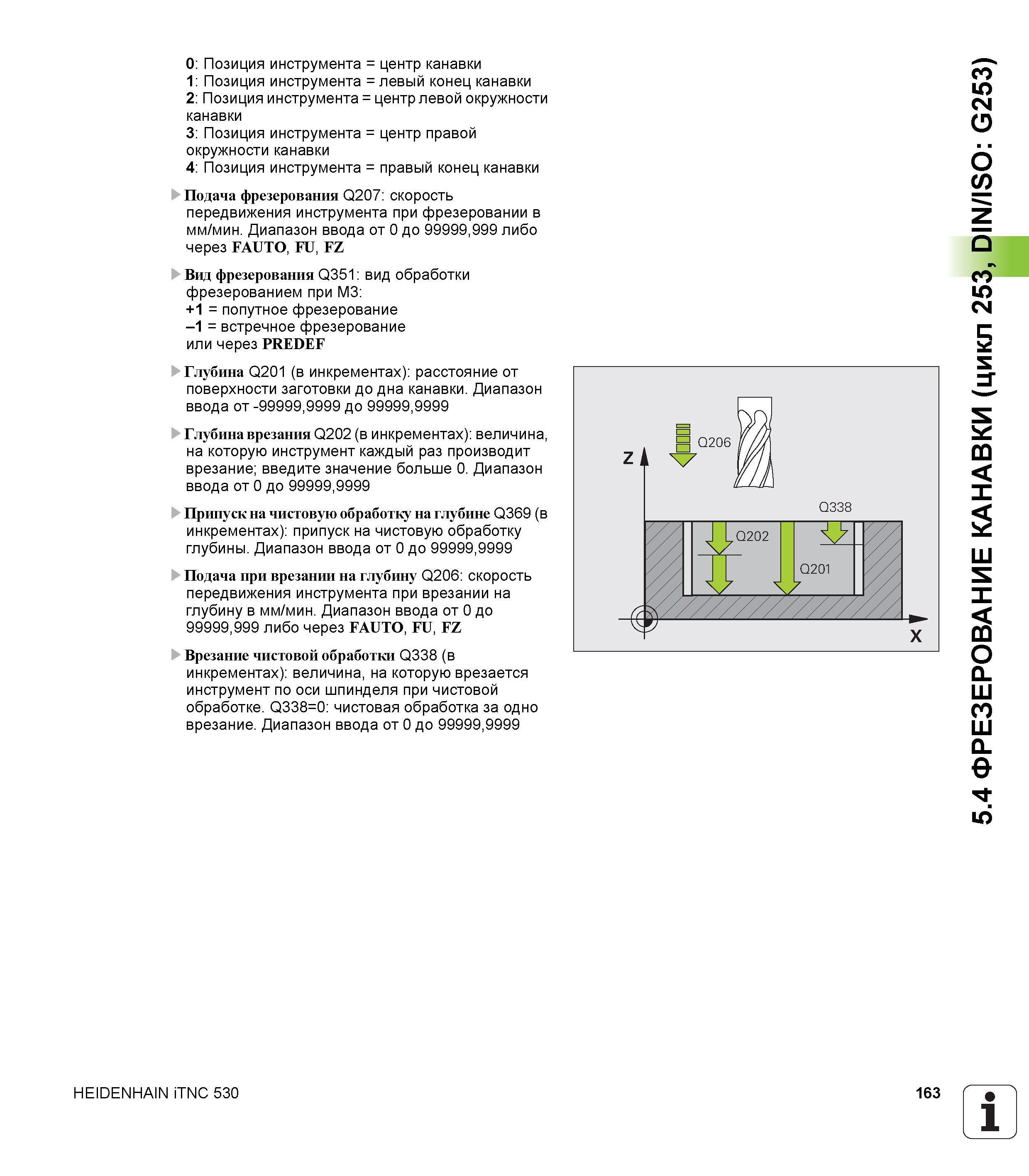

163 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.163

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 163 0163 Lab2u

0 Позиция инструмента = центр канавки 1 Позиция инструмента = левый конец канавки 2 Позиция инструмента = центр левой окружности канавки 3 Позиция инструмента = центр правой окружности канавки 4 Позиция инструмента = правый конец канавки Подача фрезерования Q207 скорость передвижения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна канавки. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку на глубине Q369 (в инкрементах) припуск на чистовую обработку глубины. Диапазон ввода от 0 до 99999,9999 Подача при врезании на глубину Q206 скорость передвижения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Врезание чистовой обработки Q338 (в инкрементах) величина, на которую врезается инструмент по оси шпинделя при чистовой обработке. Q338=0 чистовая обработка за одно врезание. Диапазон ввода от 0 до 99999,9999 HEIDENHAIN iTNC 530 163 1 _' 5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253)
