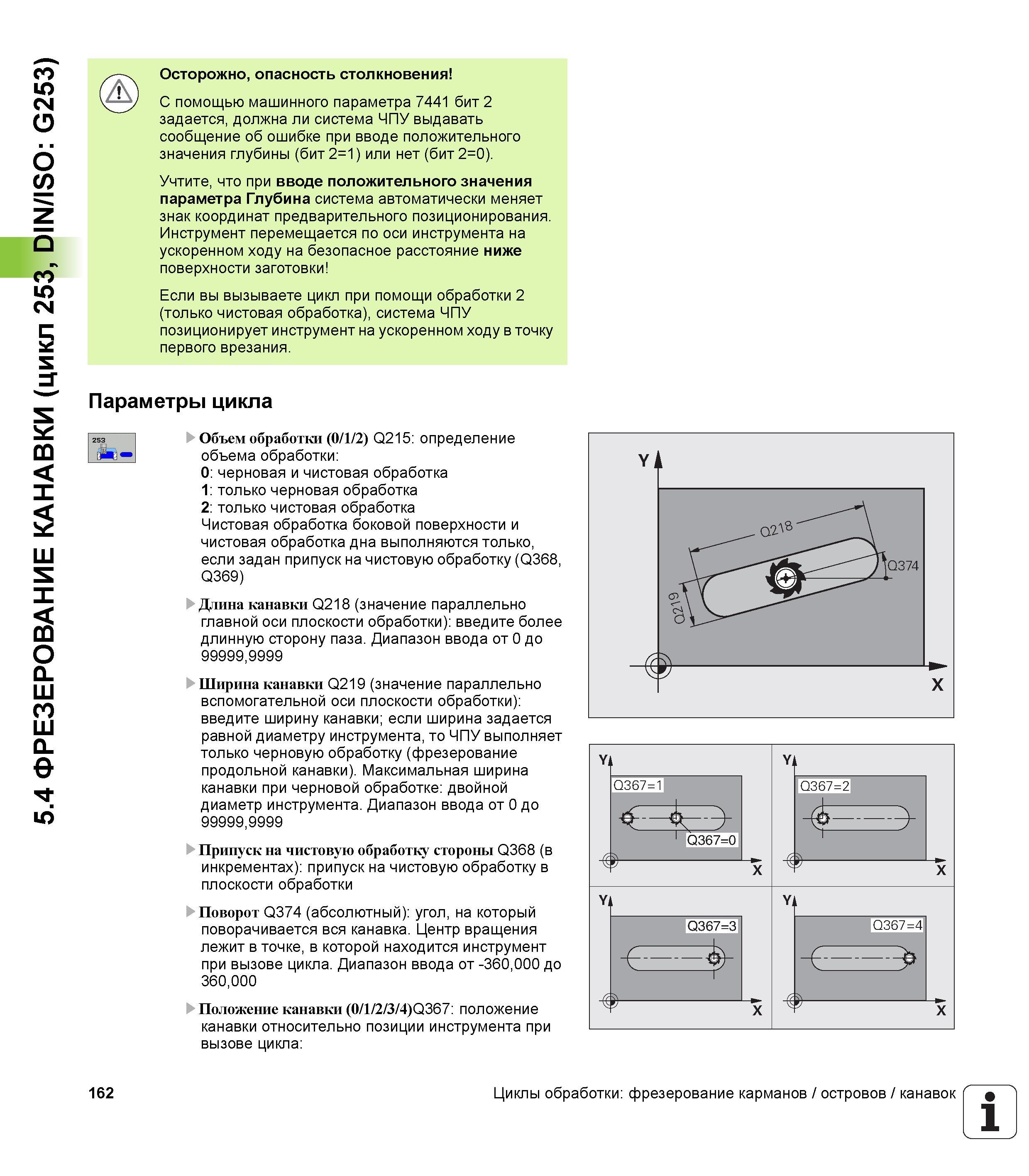

5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253) Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Если вы вызываете цикл при помощи обработки 2 (только чистовая обработка), система чПу позиционирует инструмент на ускоренном ходу в точку первого врезания. Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368, Q369) Длина канавки Q218 (значение параллельно главной оси плоскости обработки) введите более длинную сторону паза. Диапазон ввода от 0 до 99999.9999 Ширина канавки Q219 (значение параллельно вспомогательной оси плоскости обработки) введите ширину канавки; если ширина задается равной диаметру инструмента, то ЧПУ выполняет только черновую обработку (фрезерование продольной канавки). Максимальная ширина канавки при черновой обработке двойной диаметр инструмента. Диапазон ввода от 0 до 99999.9999 Припуск на чистовую обработку стороны Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки Поворот Q374 (абсолютный) угол, на который поворачивается вся канавка. Центр вращения лежит в точке, в которой находится инструмент при вызове цикла. Диапазон ввода от -360,000 до 360,000 Положение канавки (0/1/2/3/4)Q367 положение канавки относительно позиции инструмента при вызове цикла Y Y G367=1 | G367=2 I 4—4 )- 4— ( ' Q367=0 i t) X f) X Y Y Q367=3 I G367=4 -f—k- -f ( I t) X V X 162 Циклы обработки фрезерование карманов / островов / канавок 1
