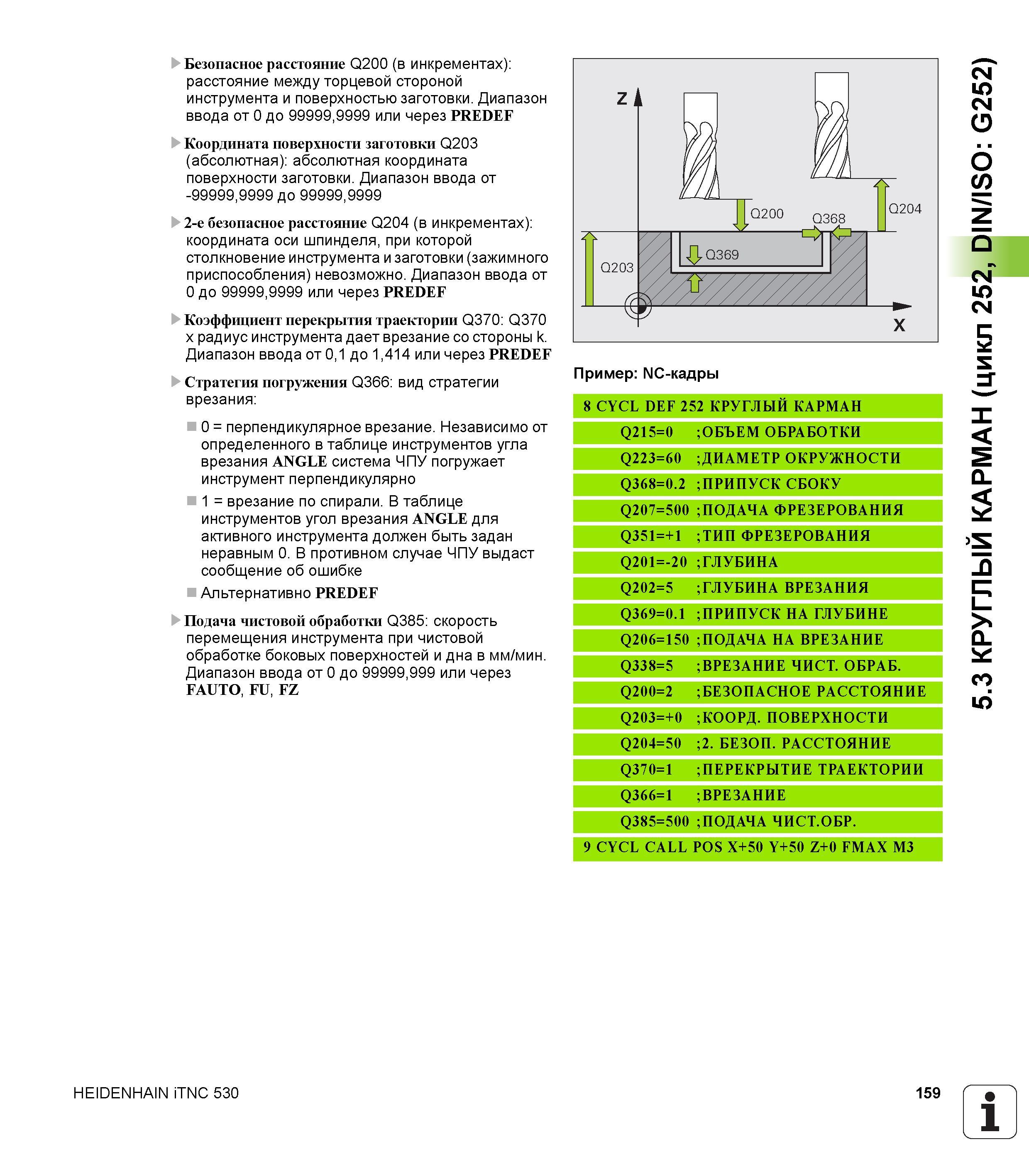

Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,9999 или через PREDEF Коэффициент перекрытия траектории Q370 Q370 x радиус инструмента дает врезание со стороны k. Диапазон ввода от 0,1 до 1,414 или через PREDEF Стратегия погружения Q366 вид стратегии врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 = врезание по спирали. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке Альтернативно PREDEF Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ Пример NC-кадры 8 CYCL DEF 252 КРУГЛЫЙ КАРМАН Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q223=60 ;ДИАМЕТР ОКРУЖНОСТИ Q368=0.2 ;ПРИПУСК СБОКУ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОПАСНОЕРАССТОЯНИЕ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ Q366=1 ;ВРЕЗАНИЕ Q385=500 ;ПОДАЧА ЧИСТ.ОБР. 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 HEIDENHAIN iTNC 530 159 1 _' 5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252)
