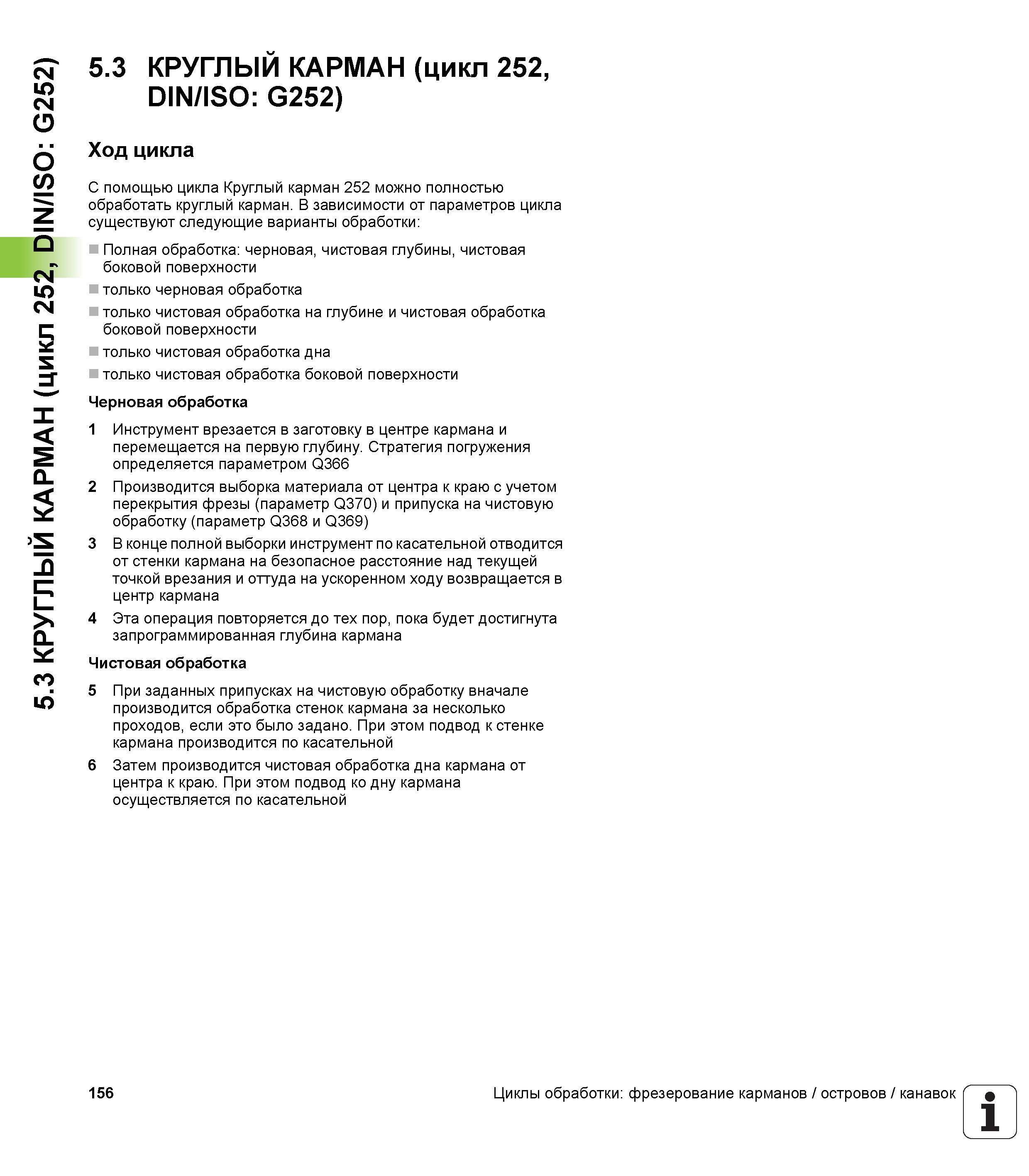

5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252) 5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252) Ход цикла С помощью цикла Круглый карман 252 можно полностью обработать круглый карман. В зависимости от параметров цикла существуют следующие варианты обработки Полная обработка черновая, чистовая глубины, чистовая боковой поверхности только черновая обработка только чистовая обработка на глубине и чистовая обработка боковой поверхности только чистовая обработка дна только чистовая обработка боковой поверхности Черновая обработка 1 Инструмент врезается в заготовку в центре кармана и перемещается на первую глубину. Стратегия погружения определяется параметром Q366 2 Производится выборка материала от центра к краю с учетом перекрытия фрезы (параметр Q370) и припуска на чистовую обработку (параметр Q368 и Q369) 3 В конце полной выборки инструмент по касательной отводится от стенки кармана на безопасное расстояние над текущей точкой врезания и оттуда на ускоренном ходу возвращается в центр кармана 4 Эта операция повторяется до тех пор, пока будет достигнута запрограммированная глубина кармана Чистовая обработка 5 При заданных припусках на чистовую обработку вначале производится обработка стенок кармана за несколько проходов, если это было задано. При этом подвод к стенке кармана производится по касательной 6 Затем производится чистовая обработка дна кармана от центра к краю. При этом подвод ко дну кармана осуществляется по касательной 156 Циклы обработки фрезерование карманов / островов / канавок 1 _'
