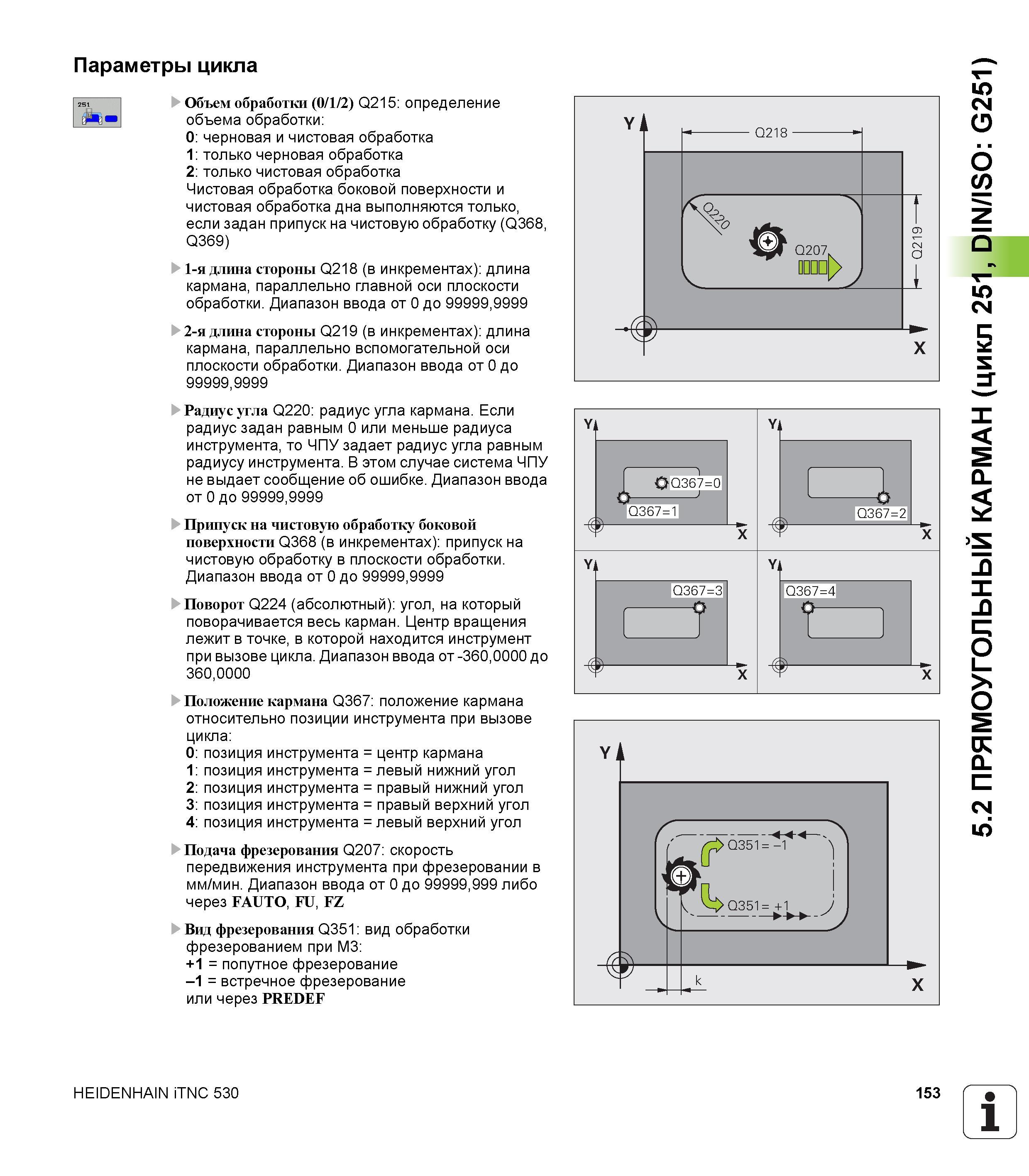

Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368, Q369) 1-я длина стороны Q218 (в инкрементах) длина кармана, параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 2-я длина стороны Q219 (в инкрементах) длина кармана, параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Радиус угла Q220 радиус угла кармана. Если радиус задан равным 0 или меньше радиуса инструмента, то ЧПУ задает радиус угла равным радиусу инструмента. В этом случае система ЧПУ не выдает сообщение об ошибке. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Поворот Q224 (абсолютный) угол, на который поворачивается весь карман. Центр вращения лежит в точке, в которой находится инструмент при вызове цикла. Диапазон ввода от -360,0000 до 360,0000 Положение кармана Q367 положение кармана относительно позиции инструмента при вызове цикла 0 позиция инструмента = центр кармана 1 позиция инструмента = левый нижний угол 2 позиция инструмента = правый нижний угол 3 позиция инструмента = правый верхний угол 4 позиция инструмента = левый верхний угол Подача фрезерования Q207 скорость передвижения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF 0Q367=O Q367=1 Q367=2 Q367=3 Q367=4 О - HEIDENHAIN iTNC 530 153 1 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251)
