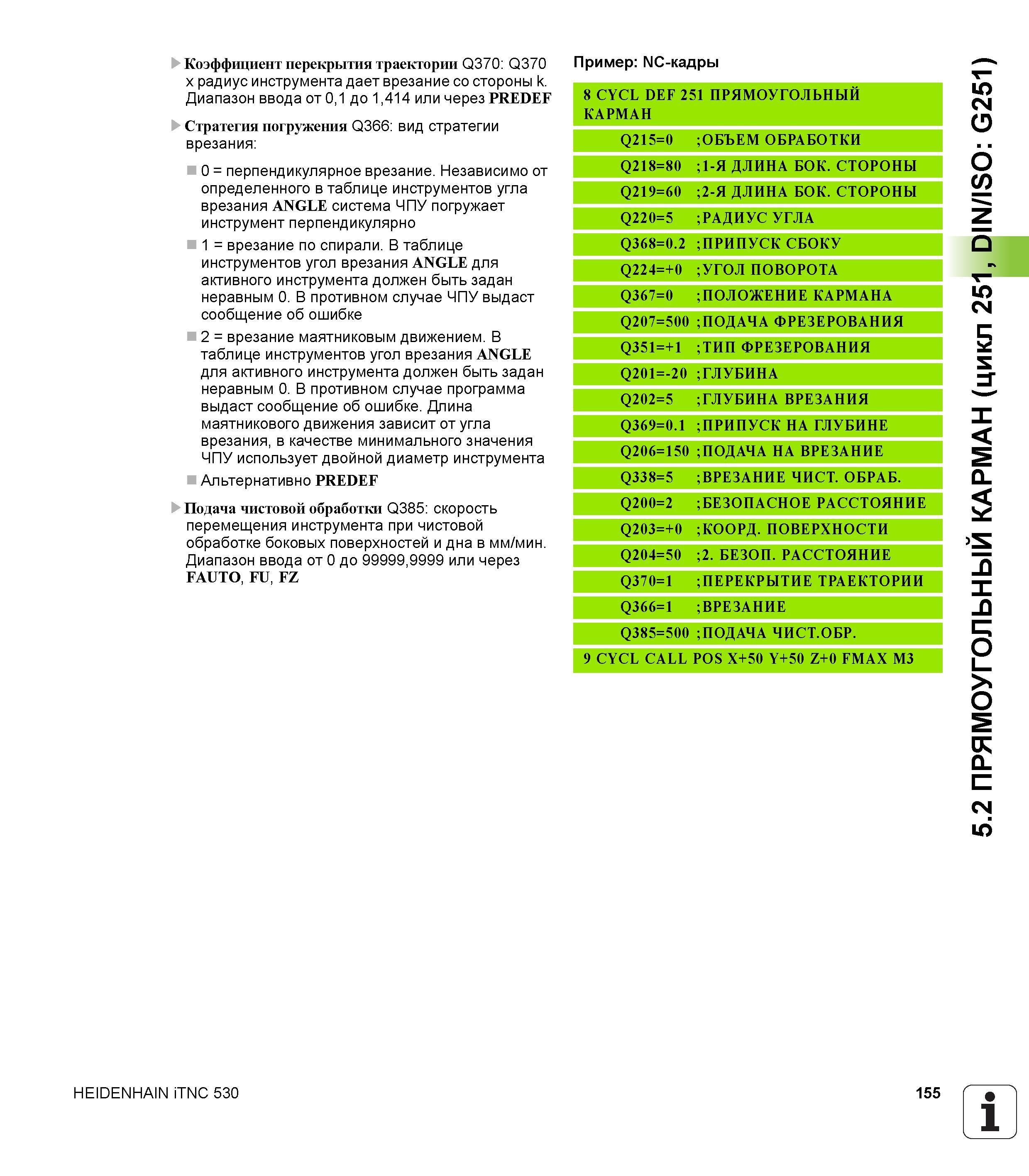

155 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.155

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 155 0155 Lab2u

Коэффициент перекрытия траектории Q370 Q370 x радиус инструмента дает врезание со стороны k. Диапазон ввода от 0,1 до 1,414 или через PREDEF Стратегия погружения Q366 вид стратегии врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 = врезание по спирали. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке 2 = врезание маятниковым движением. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае программа выдаст сообщение об ошибке. Длина маятникового движения зависит от угла врезания, в качестве минимального значения ЧПУ использует двойной диаметр инструмента Альтернативно PREDEF Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Пример NC-кадры 8 CYCL DEF 251 ПРЯМОУГОЛЬНЫЙ КАРМАН Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q218=80 ;1-Я ДЛИНА БОК. СТОРОНЫ Q219=60 ;2-Я ДЛИНА БОК. СТОРОНЫ Q220=5 ; РАДИУС УГЛА Q368=0.2 ;ПРИПУСКСБОКУ Q224=+0 ;УГОЛ ПОВОРОТА Q367=0 ;ПОЛОЖЕНИЕ КАРМАНА Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОПАСНОЕРАССТОЯНИЕ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ Q366=1 ;ВРЕЗАНИЕ Q385=500 ;ПОДАЧА ЧИСТ.ОБР. 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 HEIDENHAIN iTNC 530 155 1 _' 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251)
