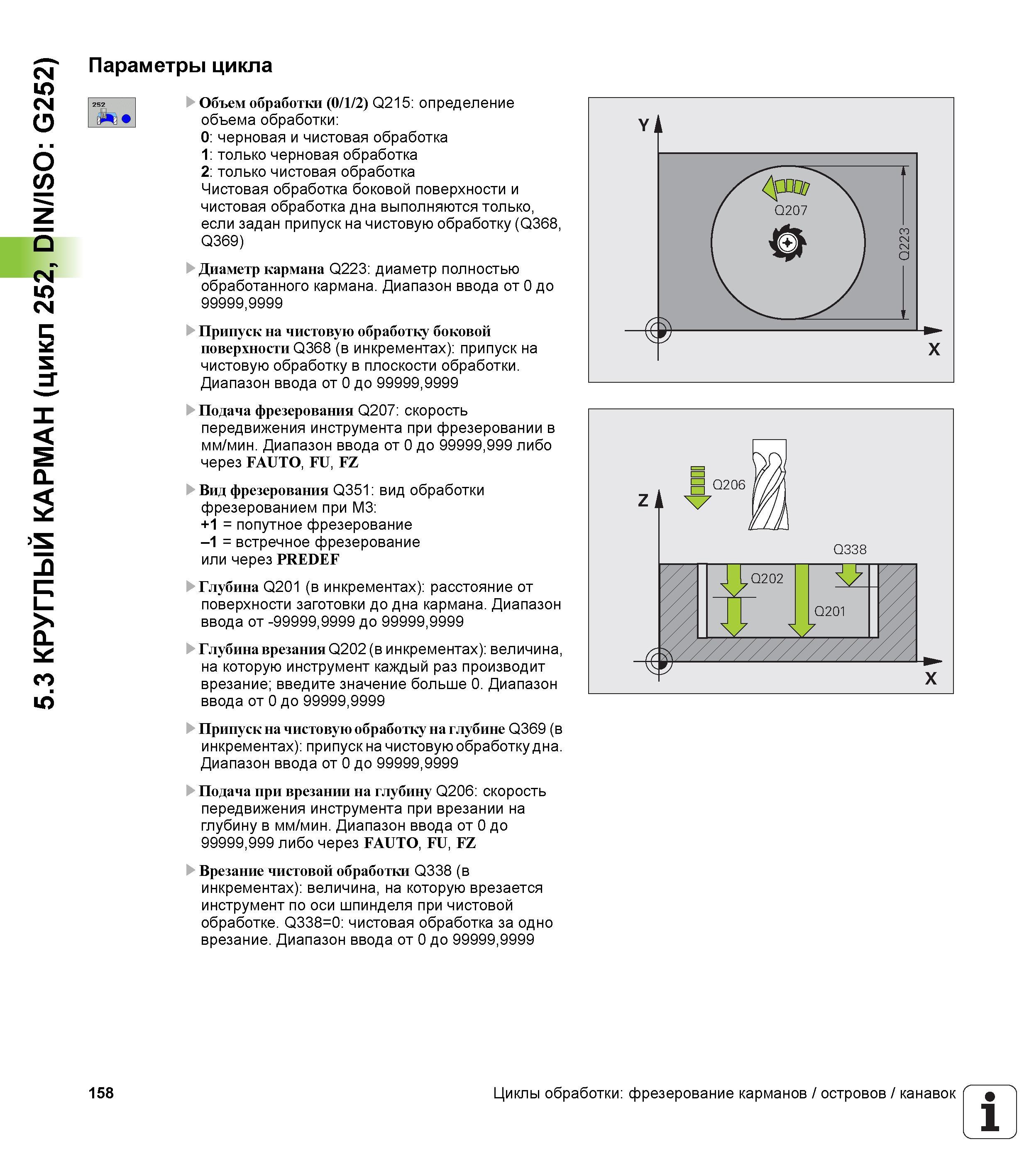

5.3 КРУГЛЫЙ КАРМАН (цикл 252, DIN/ISO G252) Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368, Q369) Диаметр кармана Q223 диаметр полностью обработанного кармана. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Подача фрезерования Q207 скорость передвижения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна кармана. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку на глубине Q369 (в инкрементах) припуск на чистовую обработку дна. Диапазон ввода от 0 до 99999,9999 Подача при врезании на глубину Q206 скорость передвижения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Врезание чистовой обработки Q338 (в инкрементах) величина, на которую врезается инструмент по оси шпинделя при чистовой обработке. Q338=0 чистовая обработка за одно врезание. Диапазон ввода от 0 до 99999,9999 158 Циклы обработки фрезерование карманов / островов / канавок 1
