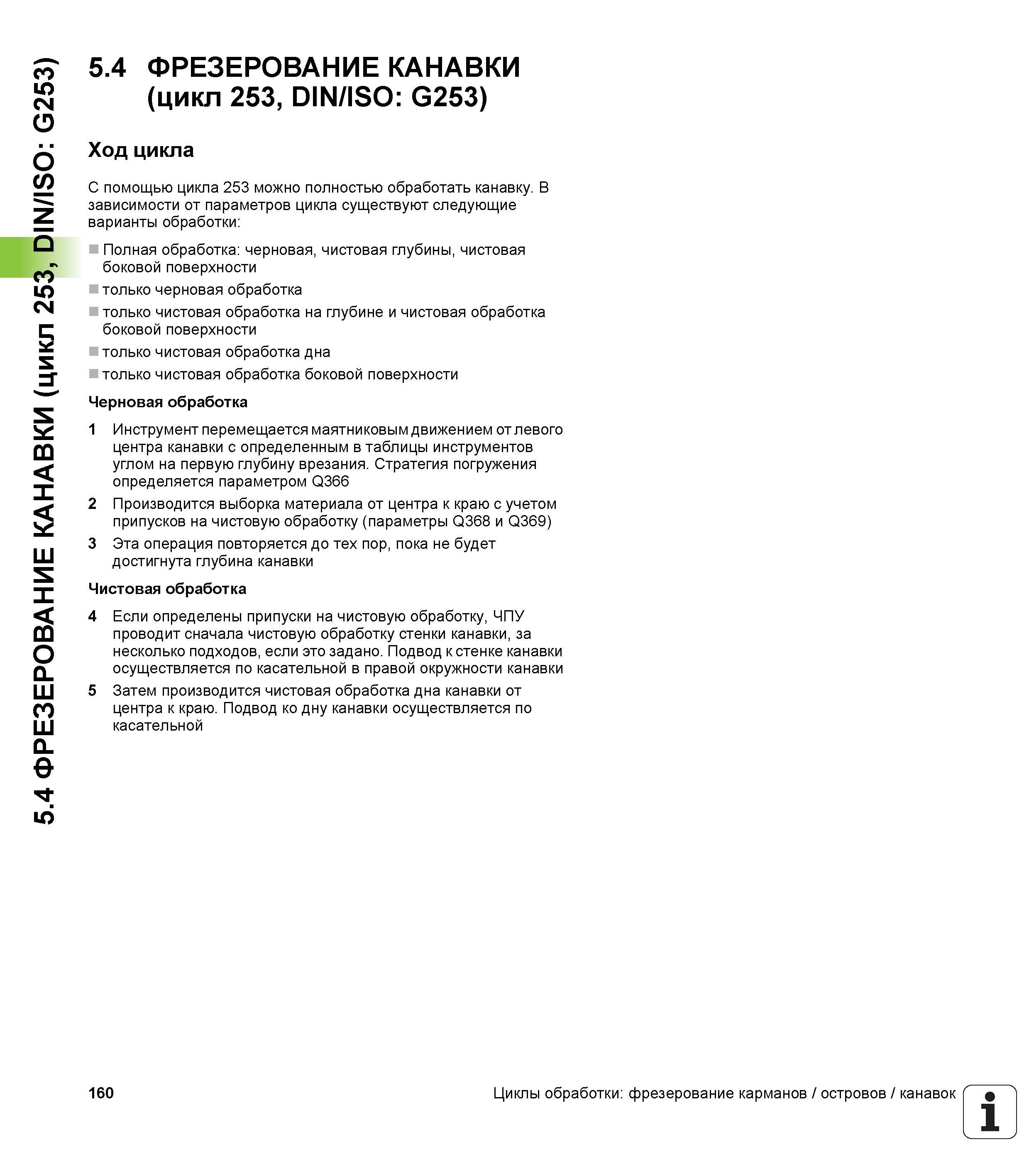

5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253) 5.4 ФРЕЗЕРОВАНИЕ КАНАВКИ (цикл 253, DIN/ISO G253) Ход цикла С помощью цикла 253 можно полностью обработать канавку. В зависимости от параметров цикла существуют следующие варианты обработки Полная обработка черновая, чистовая глубины, чистовая боковой поверхности только черновая обработка только чистовая обработка на глубине и чистовая обработка боковой поверхности только чистовая обработка дна только чистовая обработка боковой поверхности Черновая обработка 1 Инструмент перемещается маятниковым движением от левого центра канавки с определенным в таблицы инструментов углом на первую глубину врезания. Стратегия погружения определяется параметром Q366 2 Производится выборка материала от центра к краю с учетом припусков на чистовую обработку (параметры Q368 и Q369) 3 Эта операция повторяется до тех пор, пока не будет достигнута глубина канавки Чистовая обработка 4 Если определены припуски на чистовую обработку, ЧПУ проводит сначала чистовую обработку стенки канавки, за несколько подходов, если это задано. Подвод к стенке канавки осуществляется по касательной в правой окружности канавки 5 Затем производится чистовая обработка дна канавки от центра к краю. Подвод ко дну канавки осуществляется по касательной 160 Циклы обработки фрезерование карманов / островов / канавок 1 _'
