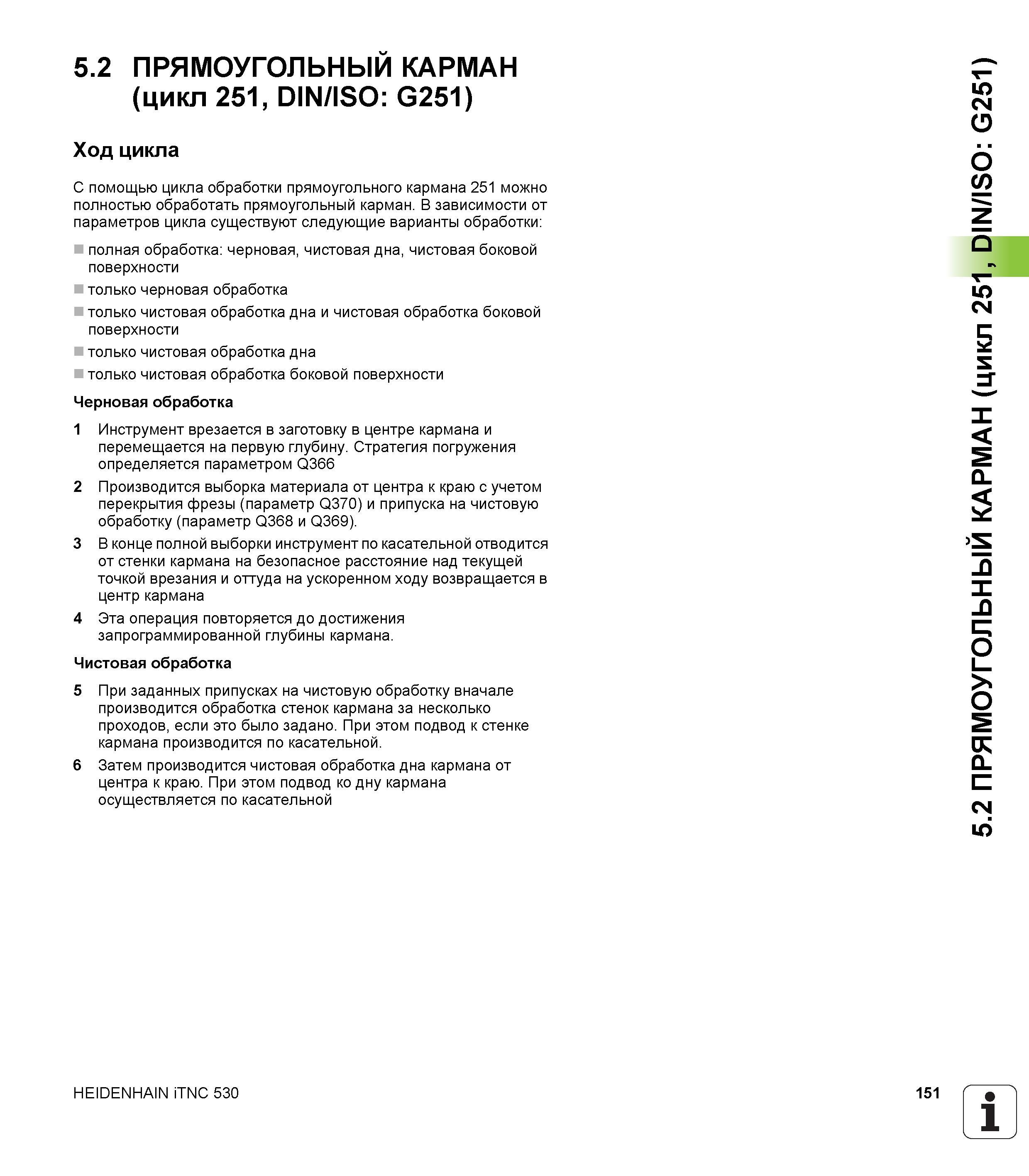

5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251) Ход цикла С помощью цикла обработки прямоугольного кармана 251 можно полностью обработать прямоугольный карман. В зависимости от параметров цикла существуют следующие варианты обработки полная обработка черновая, чистовая дна, чистовая боковой поверхности только черновая обработка только чистовая обработка дна и чистовая обработка боковой поверхности только чистовая обработка дна только чистовая обработка боковой поверхности Черновая обработка 1 Инструмент врезается в заготовку в центре кармана и перемещается на первую глубину. Стратегия погружения определяется параметром Q366 2 Производится выборка материала от центра к краю с учетом перекрытия фрезы (параметр Q370) и припуска на чистовую обработку (параметр Q368 и Q369). 3 В конце полной выборки инструмент по касательной отводится от стенки кармана на безопасное расстояние над текущей точкой врезания и оттуда на ускоренном ходу возвращается в центр кармана 4 Эта операция повторяется до достижения запрограммированной глубины кармана. Чистовая обработка 5 При заданных припусках на чистовую обработку вначале производится обработка стенок кармана за несколько проходов, если это было задано. При этом подвод к стенке кармана производится по касательной. 6 Затем производится чистовая обработка дна кармана от центра к краю. При этом подвод ко дну кармана осуществляется по касательной HEIDENHAIN iTNC 530 151 1 _' 5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251, DIN/ISO G251)
