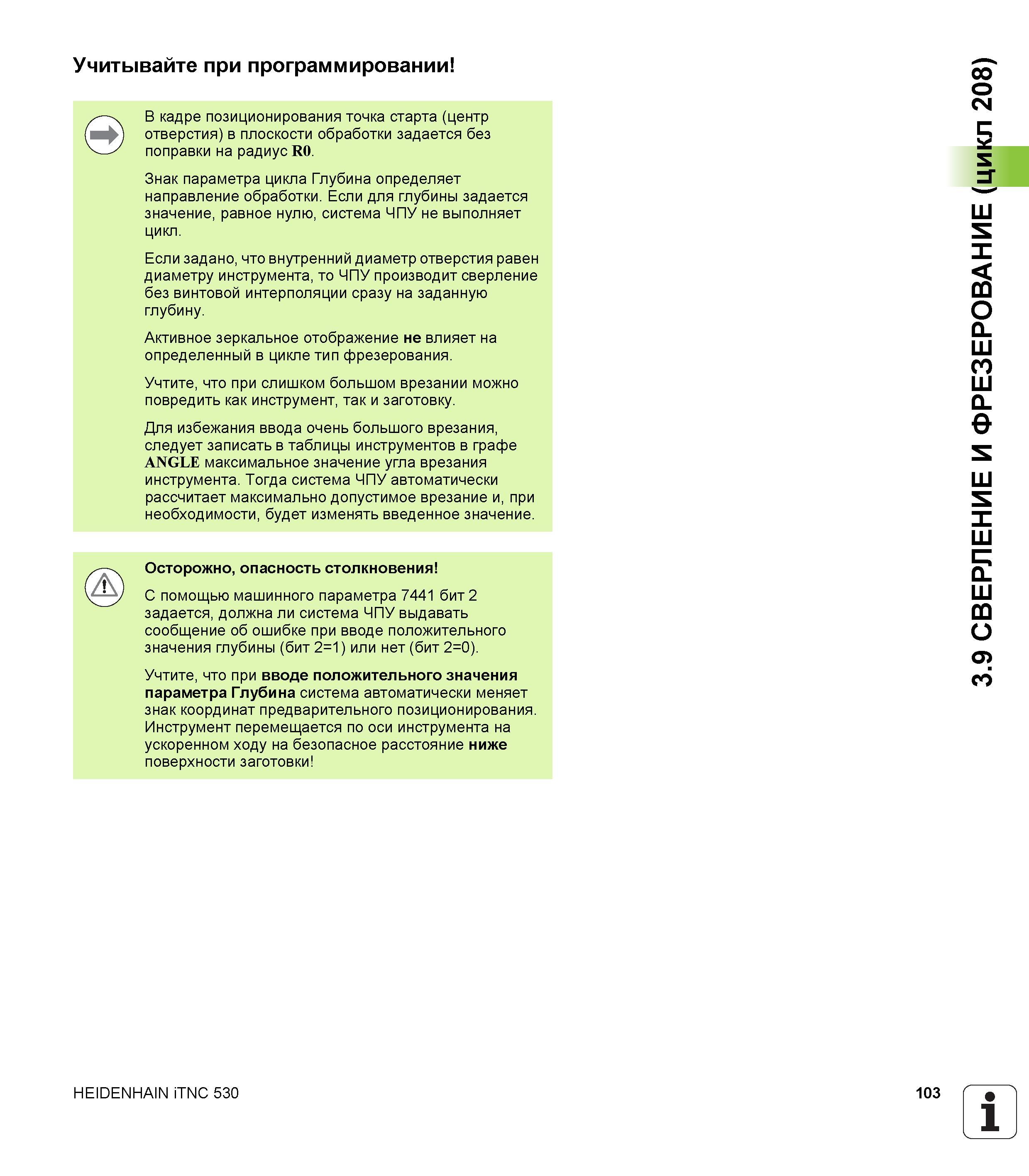

Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Если задано, что внутренний диаметр отверстия равен диаметру инструмента, то чПу производит сверление без винтовой интерполяции сразу на заданную глубину. Активное зеркальное отображение не влияет на определенный в цикле тип фрезерования. Учтите, что при слишком большом врезании можно повредить как инструмент, так и заготовку. Для избежания ввода очень большого врезания, следует записать в таблицы инструментов в графе ANGLE максимальное значение угла врезания инструмента. Тогда система ЧПУ автоматически рассчитает максимально допустимое врезание и, при необходимости, будет изменять введенное значение. Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки HEIDENHAIN iTNC 530 103 1 3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208)
