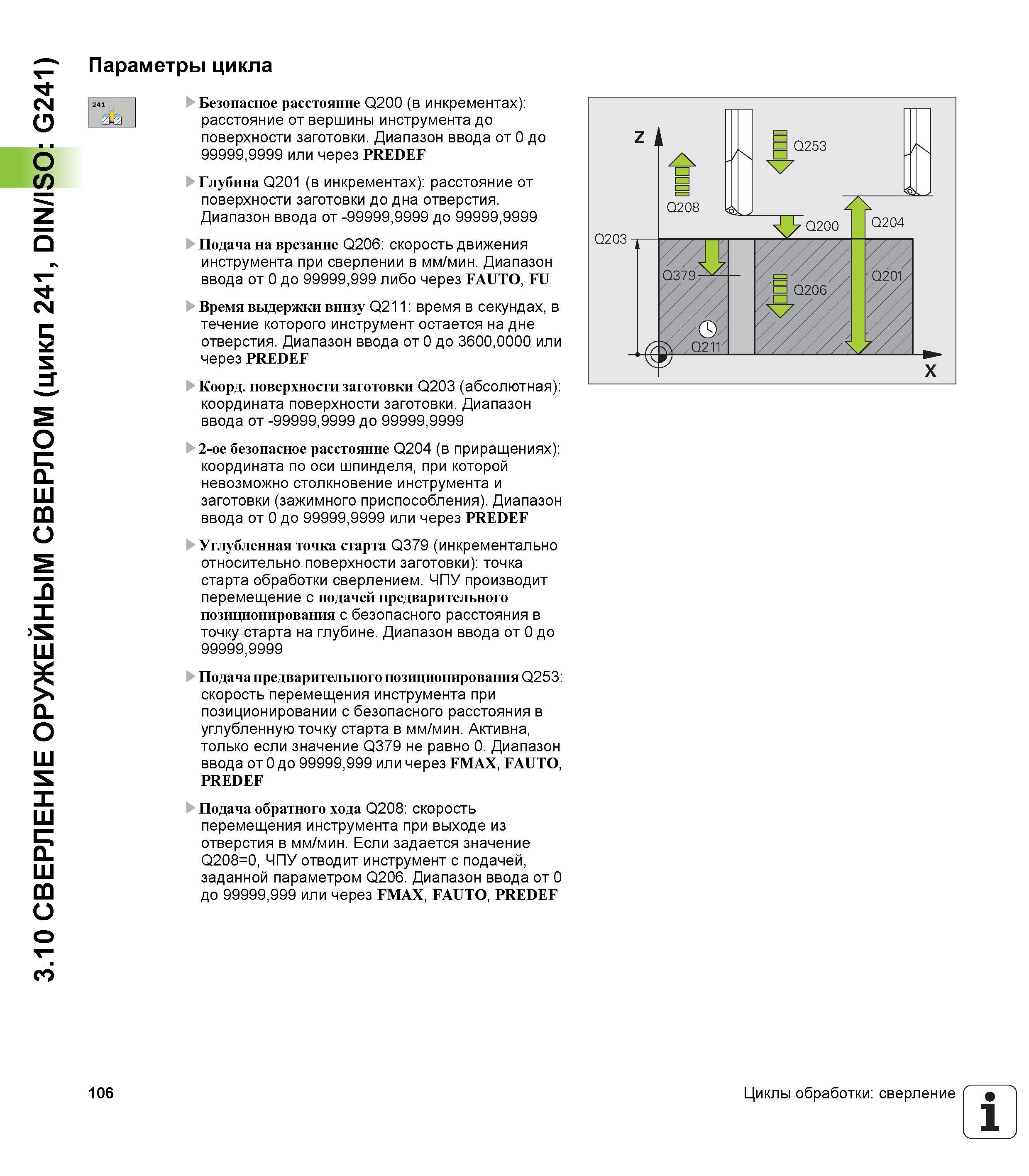

3.10 СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241) Параметры цикла 106 Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Углубленная точка старта Q379 (инкрементально относительно поверхности заготовки) точка старта обработки сверлением. ЧПУ производит перемещение с подачей предварительного позиционирования с безопасного расстояния в точку старта на глубине. Диапазон ввода от 0 до 99999.9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при позиционировании с безопасного расстояния в углубленную точку старта в мм/мин. Активна, только если значение Q379 не равно 0. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Подача обратного хода Q208 скорость перемещения инструмента при выходе из отверстия в мм/мин. Если задается значение Q208=0, ЧПУ отводит инструмент с подачей, заданной параметром Q206. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Циклы обработки сверление 1 _'
