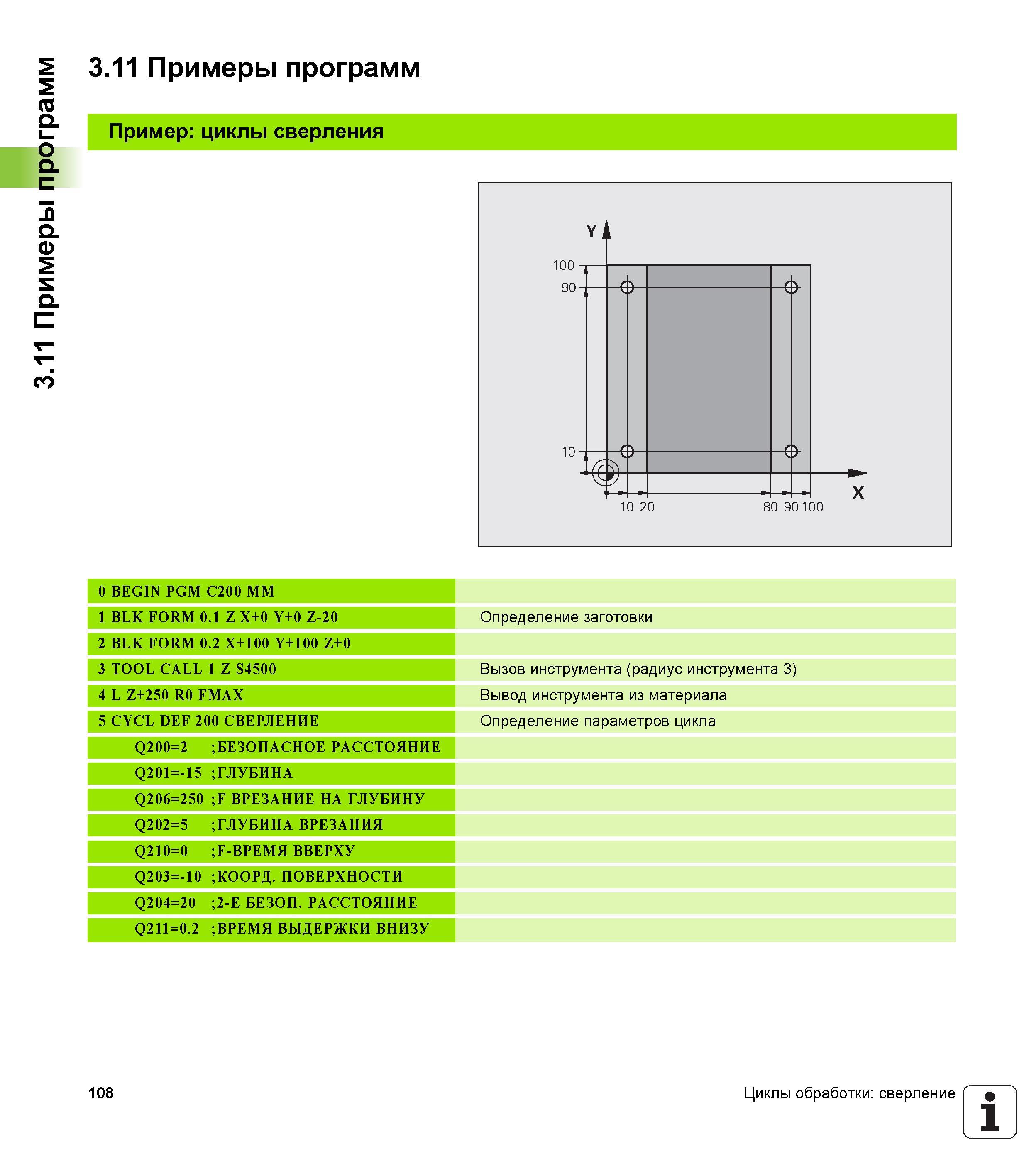

3.11 Примеры программ 3.11 Примеры программ Пример циклы сверления 0 BEGIN PGM C200 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4500 4 L Z+250 R0 FMAX 5 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-15 ; ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 -ВРЕМЯ ВВЕРХУ Q203=-10 ;КООРД. ПОВЕРХНОСТИ Q204=20 ;2-Е БЕЗОП. РАССТОЯНИЕ Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Определение заготовки Вызов инструмента (радиус инструмента 3) Вывод инструмента из материала Определение параметров цикла 108 Циклы обработки сверление 1
