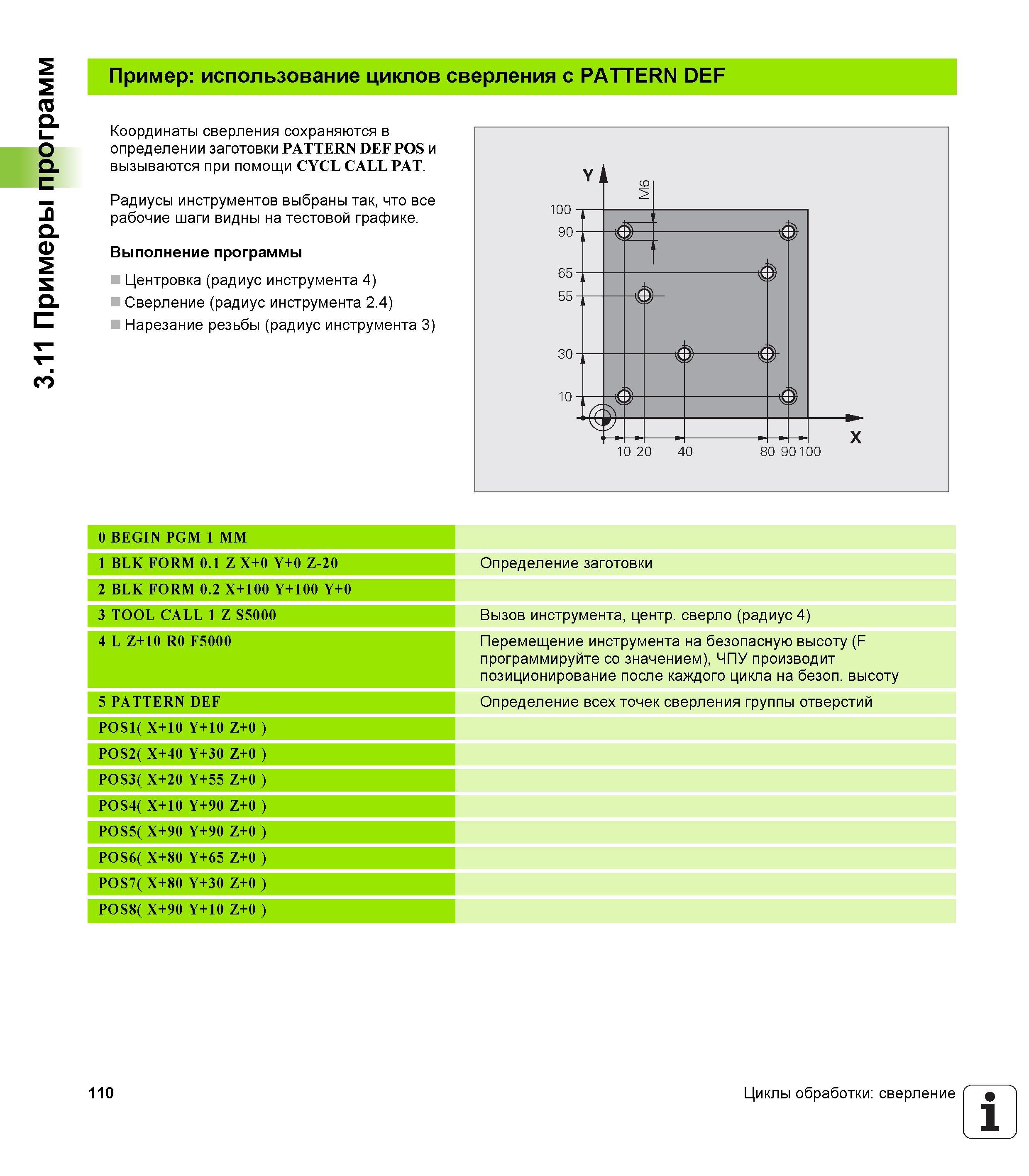

3.11 Примеры программ Пример использование циклов сверления с PATTERN DEF Координаты сверления сохраняются в определении заготовки PATTERN DEF POS и вызываются при помощи CYCL CALL PAT. Радиусы инструментов выбраны так, что все рабочие шаги видны на тестовой графике. Выполнение программы Центровка (радиус инструмента 4) Сверление (радиус инструмента 2.4) Нарезание резьбы (радиус инструмента 3) 100 90 65 55 30 10 10 20 40 80 90100 X 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Y+0 3 TOOL CALL 1 Z S5000 Вызов инструмента, центр. сверло (радиус 4) Перемещение инструмента на безопасную высоту (F программируйте со значением), ЧПУ производит позиционирование после каждого цикла на безоп. высоту Определение всех точек сверления группы отверстий 4 L Z+10 R0 F5000 5 PATTERN DEF POS1( X+10 Y+10 Z+0 ) POS2( X+40 Y+30 Z+0 ) POS3( X+20 Y+55 Z+0 ) POS4( X+10 Y+90 Z+0 ) POS5( X+90 Y+90 Z+0 ) POS6( X+80 Y+65 Z+0 ) POS7( X+80 Y+30 Z+0 ) POS8( X+90 Y+10 Z+0 ) 110 Циклы обработки сверление 1
