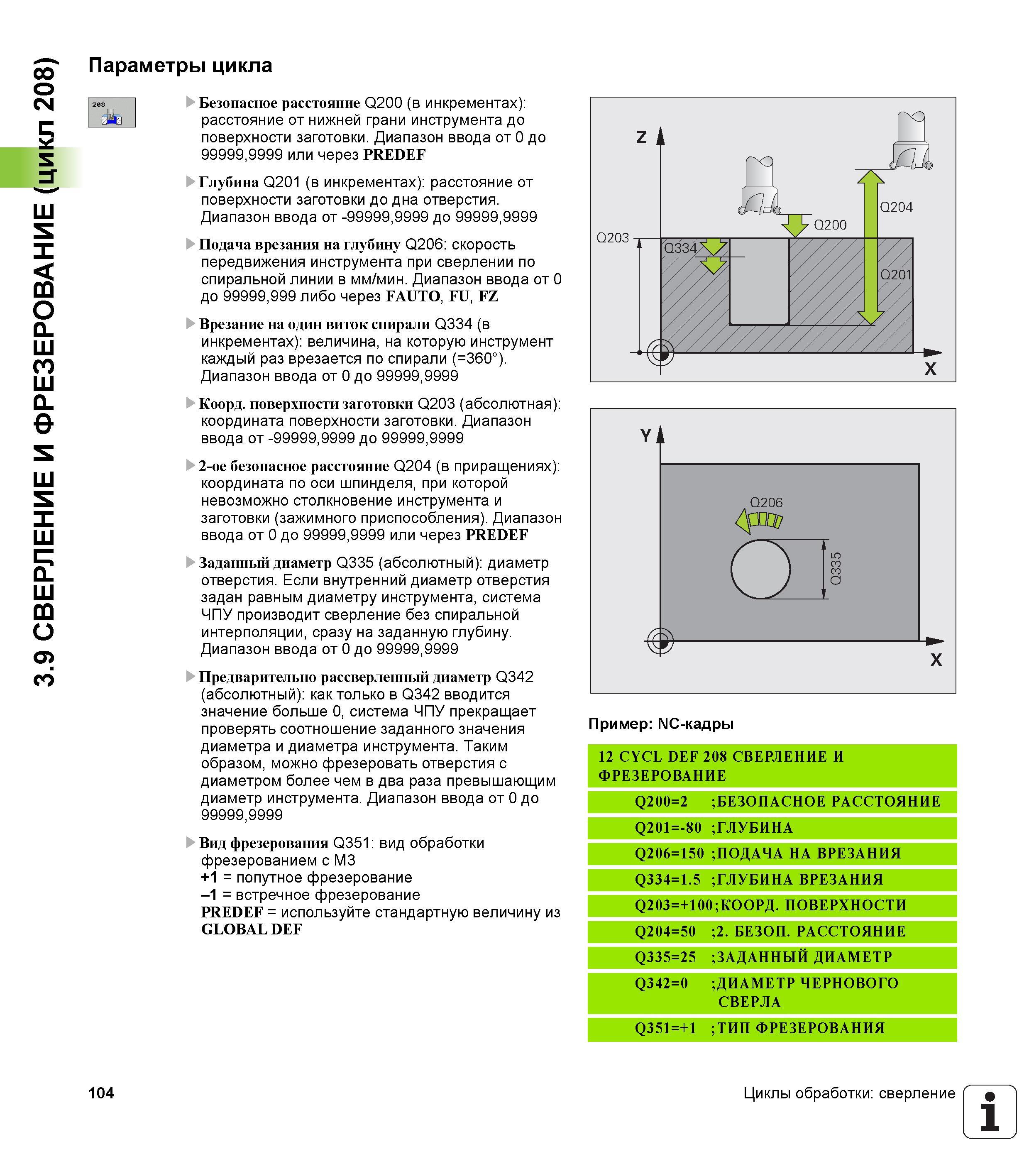

3.9 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ (цикл 208) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от нижней грани инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q206 скорость передвижения инструмента при сверлении по спиральной линии в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU, FZ Врезание на один виток спирали Q334 (в инкрементах) величина, на которую инструмент каждый раз врезается по спирали (=360°). Диапазон ввода от 0 до 99999,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Заданный диаметр Q335 (абсолютный) диаметр отверстия. Если внутренний диаметр отверстия задан равным диаметру инструмента, система ЧПУ производит сверление без спиральной интерполяции, сразу на заданную глубину. Диапазон ввода от 0 до 99999,9999 Предварительно рассверленный диаметр Q342 (абсолютный) как только в Q342 вводится значение больше 0, система ЧПУ прекращает проверять соотношение заданного значения диаметра и диаметра инструмента. Таким образом, можно фрезеровать отверстия с диаметром более чем в два раза превышающим диаметр инструмента. Диапазон ввода от 0 до 99999.9999 Вид фрезерования Q351 вид обработки фрезерованием с M3 +1 = попутное фрезерование -1 = встречное фрезерование PREDEF = используйте стандартную величину из GLOBAL DEF Пример NC-кадры 12 CYCL DEF 208 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-80 ГЛУБИНА 0 5 =1 6 0 2 Q ПОДАЧА НА ВРЕЗАНИЯ Q334=1.5 ГЛУБИНА ВРЕЗАНИЯ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q335=25 ЗАДАННЫЙ ДИАМЕТР Q342=0 ДИАМЕТР ЧЕРНОВОГО СВЕРЛА Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ 104 Циклы обработки сверление 1
