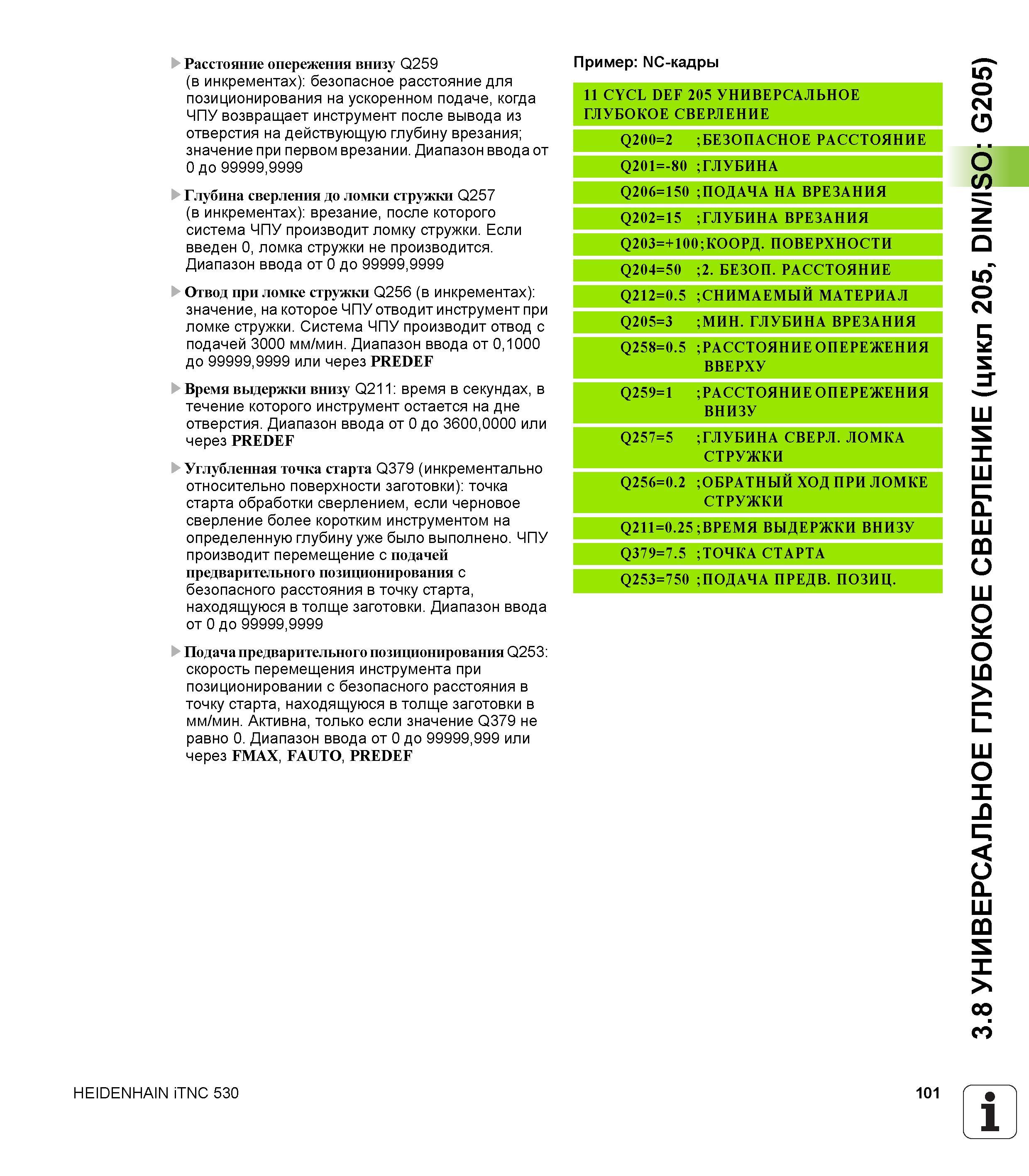

Расстояние опережения внизу Q259 (в инкрементах) безопасное расстояние для позиционирования на ускоренном подаче, когда ЧПУ возвращает инструмент после вывода из отверстия на действующую глубину врезания; значение при первом врезании. Диапазон ввода от 0 до 99999,9999 Глубина сверления до ломки стружки Q257 (в инкрементах) врезание, после которого система ЧПУ производит ломку стружки. Если введен 0, ломка стружки не производится. Диапазон ввода от 0 до 99999,9999 Отвод при ломке стружки Q256 (в инкрементах) значение, на которое ЧПУ отводит инструмент при ломке стружки. Система ЧПУ производит отвод с подачей 3000 мм/мин. Диапазон ввода от 0,1000 до 99999,9999 или через PREDEF Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Углубленная точка старта Q379 (инкрементально относительно поверхности заготовки) точка старта обработки сверлением, если черновое сверление более коротким инструментом на определенную глубину уже было выполнено. ЧПУ производит перемещение с подачей предварительного позиционирования с безопасного расстояния в точку старта, находящуюся в толще заготовки. Диапазон ввода от 0 до 99999,9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при позиционировании с безопасного расстояния в точку старта, находящуюся в толще заготовки в мм/мин. Активна, только если значение Q379 не равно 0. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Пример NC-кадры 11 CYCL DEF 205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-80 ГЛУБИНА Q206=150 ПОДАЧА НА ВРЕЗАНИЯ Q202=15 ГЛУБИНА ВРЕЗАНИЯ Q203=+100;КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q212=0.5 СНИМАЕМЫЙ МАТЕРИАЛ Q205=3 МИН. ГЛУБИНА ВРЕЗАНИЯ Q258=0.5 РАССТОЯНИЕ ОПЕРЕЖЕНИЯ ВВЕРХУ Q259=1 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ ВНИЗУ Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ Q256=0.2 ;ОБРАТНЫИ ХОД ПРИ ЛОМКЕ СТРУЖКИ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q379=7.5 ;ТОЧКА СТАРТА Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. HEIDENHAIN iTNC 530 101 1 3.8 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO G205)
