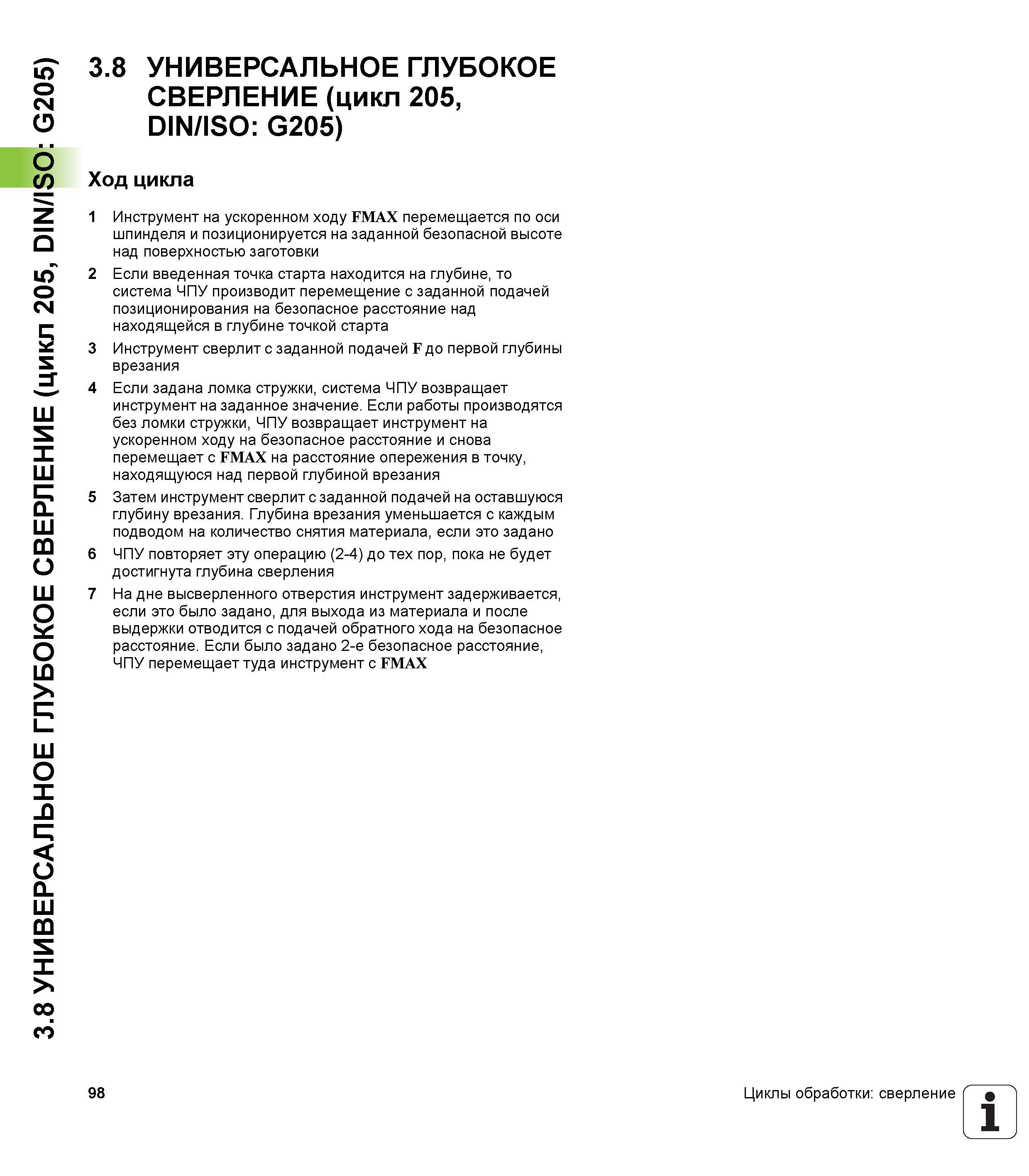

3.8 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO G205) 3.8 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 205, DIN/ISO G205) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Если введенная точка старта находится на глубине, то система ЧПУ производит перемещение с заданной подачей позиционирования на безопасное расстояние над находящейся в глубине точкой старта 3 Инструмент сверлит с заданной подачей F до первой глубины врезания 4 Если задана ломка стружки, система ЧПУ возвращает инструмент на заданное значение. Если работы производятся без ломки стружки, ЧПУ возвращает инструмент на ускоренном ходу на безопасное расстояние и снова перемещает с FMAX на расстояние опережения в точку, находящуюся над первой глубиной врезания 5 Затем инструмент сверлит с заданной подачей на оставшуюся глубину врезания. Глубина врезания уменьшается с каждым подводом на количество снятия материала, если это задано 6 ЧПУ повторяет эту операцию (2-4) до тех пор, пока не будет достигнута глубина сверления 7 На дне высверленного отверстия инструмент задерживается, если это было задано, для выхода из материала и после выдержки отводится с подачей обратного хода на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает туда инструмент с FMAX 98 Циклы обработки сверление 1
