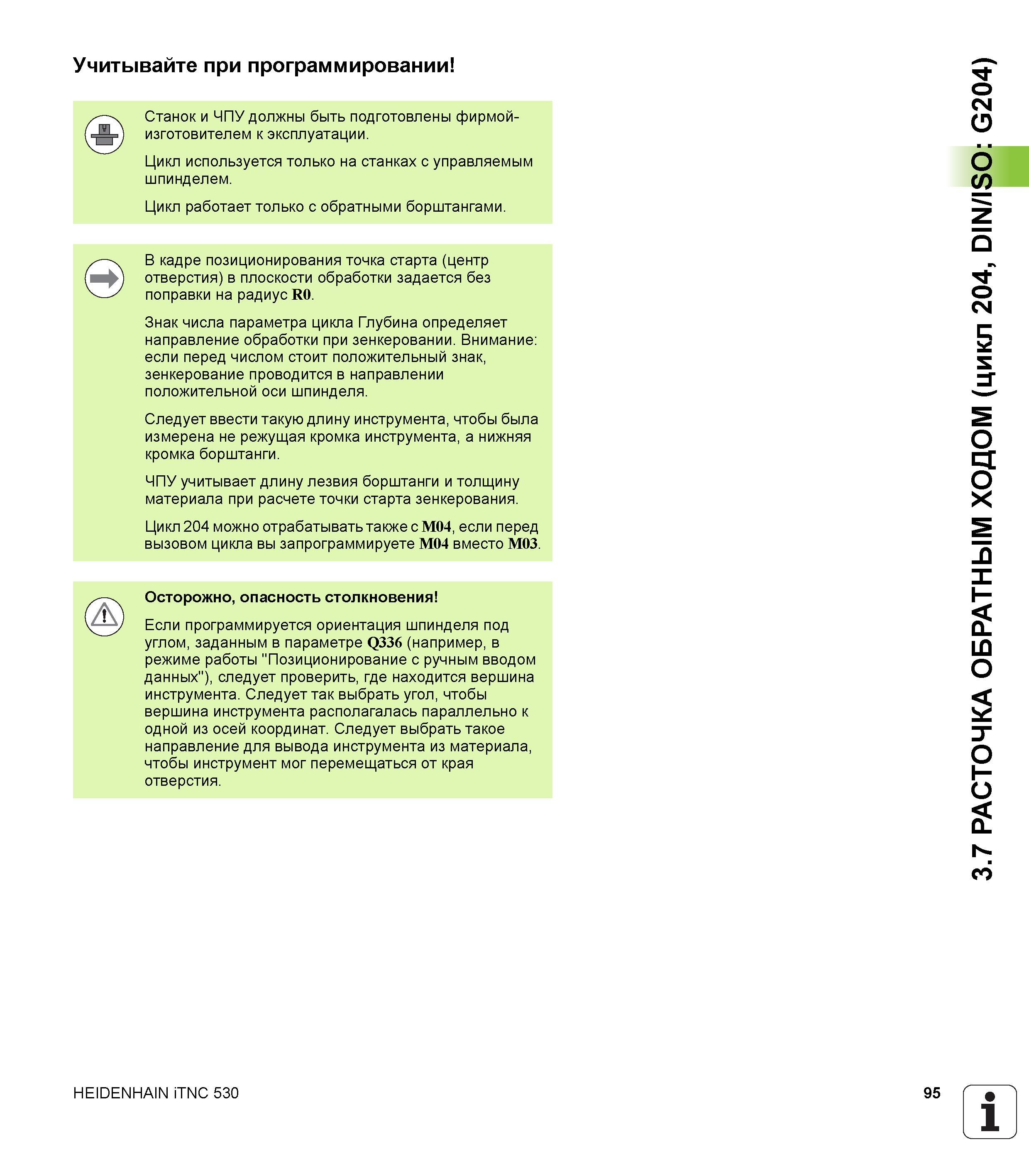

Учитывайте при программировании Станок и ЧПУ должны быть подготовлены фирмой-изготовителем к эксплуатации. Цикл используется только на станках с управляемым шпинделем. Цикл работает только с обратными борштангами. В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак числа параметра цикла Глубина определяет направление обработки при зенкеровании. Внимание если перед числом стоит положительный знак, зенкерование проводится в направлении положительной оси шпинделя. Следует ввести такую длину инструмента, чтобы была измерена не режущая кромка инструмента, а нижняя кромка борштанги. ЧПУ учитывает длину лезвия борштанги и толщину материала при расчете точки старта зенкерования. Цикл 204 можно отрабатывать также с M04, если перед вызовом цикла вы запрограммируете M04 вместо M03. Осторожно, опасность столкновения Если программируется ориентация шпинделя под углом, заданным в параметре Q336 (например, в режиме работы "Позиционирование с ручным вводом данных"), следует проверить, где находится вершина инструмента. Следует так выбрать угол, чтобы вершина инструмента располагалась параллельно к одной из осей координат. Следует выбрать такое направление для вывода инструмента из материала, чтобы инструмент мог перемещаться от края отверстия. HEIDENHAIN iTNC 530 95 1 3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204)
